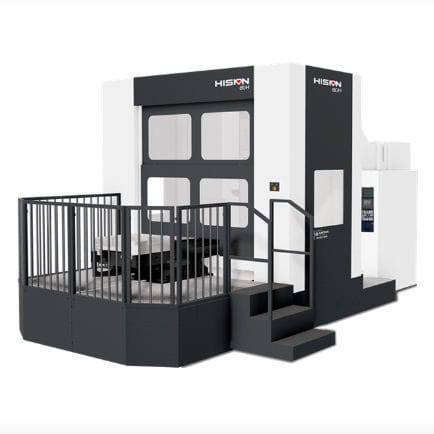

Centro di lavoro CNC orizzontale H series
3 assiper materie plasticheBT 50

centro di lavoro CNC orizzontale
centro di lavoro CNC orizzontale
centro di lavoro CNC orizzontale
centro di lavoro CNC orizzontale
centro di lavoro CNC orizzontale
centro di lavoro CNC orizzontale
centro di lavoro CNC orizzontale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
orizzontale
Materiale lavorato
per materie plastiche
Testa del mandrino
BT 50
Numero di utensili
40 utensili
Applicazioni
per l'industria automobilistica, per cambiautensili automatico, per pezzi di grandi dimensioni, per carichi pesanti
Altre caratteristiche
di alta precisione, ad alta rigidità, ad alta potenza
Corsa X

1.050 mm, 1.350 mm, 1.800 mm, 2.000 mm
(41 in, 53 in, 71 in, 79 in)

Corsa Y

850 mm, 980 mm, 1.500 mm
(33 in, 39 in, 59 in)

Corsa Z

900 mm, 1.000 mm, 1.350 mm
(35 in, 39 in, 53 in)

Velocità di rotazione

6.000 rpm
(37.699 rad.min-1)

Potenza

18,5 kW, 22 kW, 26 kW
(25,15 hp, 29,91 hp, 35,35 hp)

Velocità di avanzamento asse X

6.000 mm/min, 12.000 mm/min
(4 in/s, 8 in/s)

Velocità di avanzamento asse Y

6.000 mm/min, 12.000 mm/min
(4 in/s, 8 in/s)

Velocità di avanzamento asse Z-Not Tr-

6.000 mm/min, 12.000 mm/min
(4 in/s, 8 in/s)

Carico massimo del piano di lavoro

1.300 kg, 2.000 kg, 3.000 kg
(2.866 lb, 4.409 lb, 6.614 lb)

Peso massimo utensili

30 kg
(66,1 lb)

Peso totale

Max.: 33 t
(36,38 us ton)

Min.: 17 t
(18,74 us ton)

Lunghezza totale

672 cm, 753 cm, 900 cm
(264,6 in, 296,5 in, 354,3 in)

Larghezza massima

410 cm, 500 cm, 520 cm
(161,4 in, 196,9 in, 204,7 in)

Altezza totale

380 cm, 430 cm, 460 cm
(149,6 in, 169,3 in, 181,1 in)

Descrizione

Il centro di lavorazione orizzontale a guida rettangolare ad alta rigidità per il taglio pesante della serie H è una struttura di macchina utensile che integra un concetto di design avanzato a livello internazionale ed è più adatta al taglio pesante di pezzi di grandi dimensioni. Adotta una struttura a guida ultralarga ed è famoso per la sua ampia gamma di lavorazioni. Aree di applicazione del prodotto: lavorazione meccanica nei settori automobilistico, petrolifero, elettrico, locomotive, macchinari in plastica, macchinari per l'ingegneria e altri settori. MANDRINO DI GRANDE DIAMETRO Il mandrino di grande diametro è supportato da cuscinetti di precisione a lunga escursione, che consentono di ottenere una precisione e una rigidità estremamente elevate. La parte terminale del mandrino adotta un design con ugello senza tubo per eliminare l'accumulo di trucioli e facilitare la lavorazione del pezzo. STRUTTURA PESANTE La struttura principale della macchina utensile è costituita da un basamento a forma di T, con disposizione a scatola sospesa e nervature a forma di M disposte all'interno del basamento, il che rende la struttura del basamento pesante. La guida adotta una struttura di supporto della guida rettangolare temprata per la rettifica, in modo che la macchina utensile abbia una migliore rigidità di lavorazione. La tavola rotante NC adotta un cuscinetto dedicato alla tavola rotante con un diametro interno di supporto maggiore per ridurre al minimo le vibrazioni generate durante la lavorazione. Il bloccaggio del piano di lavoro adotta una struttura di posizionamento a più punti, che riduce efficacemente la deformazione del piano di lavoro e migliora la precisione di posizionamento. SISTEMA AFFIDABILE DI SCAMBIO DEL MAGAZZINO UTENSILI Il magazzino utensili è in grado di fornire uno scambio di utensili stabile e preciso per gli utensili pesanti e lo scudo completamente chiuso alla periferia del magazzino utensili consente all'operatore di eseguire in sicurezza lo scambio e la movimentazione degli utensili.

---
