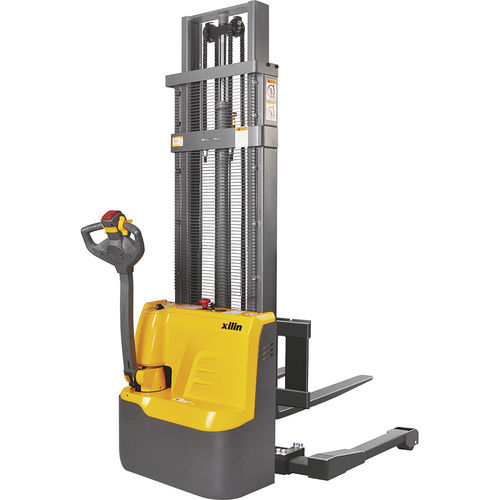

Modello - - CTD10R-E/12R-E
Capacità di carico - Q(kg) - 1200
Interasse del carico - c(mm) - 600
Distanza del carico, dal centro dell'asse motore alla forcella - x(mm) - 770
Altezza, abbassata - h13(mm) - 80
Dimensione dei pneumatici, anteriore - - Φ195×70
Dimensione dei pneumatici, posteriore - - Φ98×82
Ruota supplementare (dimensioni) - - Φ150×60
Ruote, numero anteriore posteriore (x=ruote motrici) - - 1x+1/4
Altezza, albero abbassato - h1(mm) - 2145/1895/2145
Altezza massima di sollevamento - h3 (mm) - 1600/2500/3000
Altezza, montante esteso - h4(mm) - 2145/3100/3600
Altezza della barra in posizione di guida min./max - h14(mm) - 670/1300
Lunghezza totale - l1(mm) - 1500
Lunghezza fino alla faccia delle forche - l2(mm) - 660
Larghezza totale - b1(mm) - 1132-1532
Dimensioni forche - s/e/l(mm) - 35/100/1070(1150)
Larghezza complessiva forche - b5(mm) - 200-800
Altezza libera da terra, centro del passo - m2(mm) - 35
Larghezza corridoio per pallet 1000×1200 trasversali - Ast(mm) - 2280
Larghezza del corridoio per pallet 800×1200 trasversali - Ast(mm) - 2280
Raggio di sterzata - Wa(mm) - 1490
Velocità di spostamento, carico/senza carico - Km/h - 4.5/5
Velocità di sollevamento, carico/senza carico - m/s - 0.09/0.14
Velocità di discesa, carico/senza carico - m/s - 0.12/0.1
Tensione della batteria, capacità nominale K20 - V/Ah - 24/105
Peso della batteria - kg - 52(70)
Dimensioni della batteria l/w/h - mm - 260(330)x168(171)x217
Peso di servizio (con batteria) - kg - 490/555/575
---
