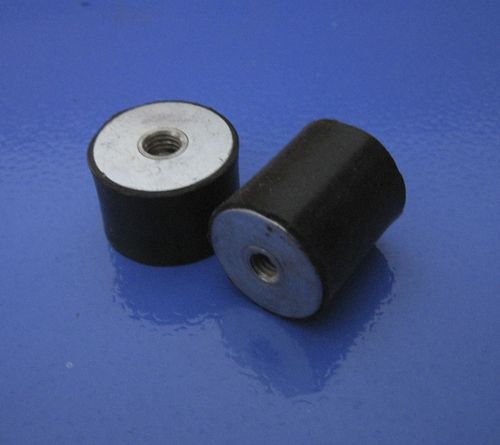

Supporto antivibrazione cilindrico BS-C series

in elastomeroper soffianteammortizzatore attivo di vibrazioni

FUNZIONAMENTO E INSTALLAZIONE La loro elasticità è molto maggiore in tutte le direzioni parallele alle armature che nella perpendicolare direzione. La gomma funziona a compressione o a taglio a seconda della direzione viene inserito al momento dell'installazione. Questa direzione è fatta secondo l'uso e l'obiettivo. Viene quindi installato con dadi o viti a seconda del modello scelto, con una parte fissato al telaio fisso e l'altro alla macchina da sospendere. APPLICAZIONI I tipi BS-C sono particolarmente adatti per l'installazione su piccoli motopompe, moto-pompe, moto-ventilatori, essiccatori, setacci, compattatori, lavatrici, motori elettrici, pannelli di controllo di bordo, apparecchi di misura, armadi di controllo, microfoni, tubi fluorescenti, ecc. Tipo - Durezza - Carico massimo - Statica - Dimensione in mm Deflessione - H - D - S - M I.R.H.D. - kg - mm BS-C30/30 - 60 - 40 - 2,7 - 30 - 30 - 30 - 8 - M8 BS-C40/30 - 60 - 76 - 2,5 - 30 - 40 - 40 - 10 - M10 BS-C50/35 - 60 - 120 - 3,9 - 35 - 35 - 50 - 10 - M10 BS-C75/40 - 60 - 300 - 4,8 - 40 - 40 - 75 - 12 - M12 BS-C100/60 - 60 - 520 - 5,3 - 60 - 100 - 14 - M16
