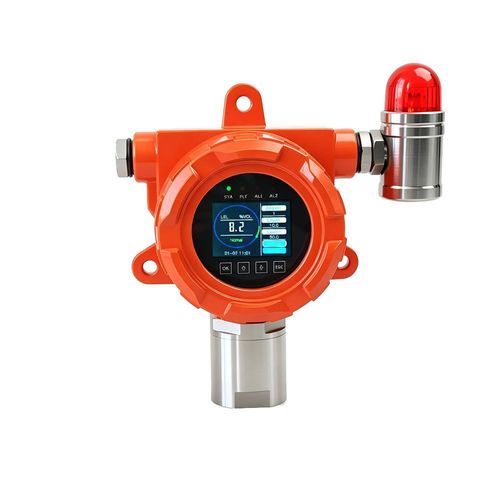

Trasmettitore di gas di monossido di carbonio MY F101

di ossido di zolfo SO2di ossigenoidrogeno

Panoramica del prodotto
La serie di trasmettitori per il rilevamento gas MY F101 adotta tecnologia avanzata di circuiti integrati su larga scala e comunicazione mista digitale-analogica. È un trasmettitore gas fisso e intelligente con funzioni di comunicazione, autodiagnosi e allarme remoto, progettato per applicazioni industriali quali petrolchimica, metallurgia, raffinazione, trasporto/distribuzione gas e biochimica. Compatibile con sistemi di controllo/allarme PLC e DCS per monitoraggio e controllo remoto.

Caratteristiche

• Alimentazione: DC 12–28 V
• Uscita segnale standard 4–20 mA
• Due uscite relè configurabili
• Interfaccia dedicata per uscita allarme acustico e luminoso
• Display LCD 128 × 64 a matrice di punti con caratteri di grande dimensione
• Due relè impostabili per preallarme e allarme
• Telecomando a infrarossi per operazioni a distanza
• Calibrazione separata del valore visualizzato e dell'uscita 4–20 mA per maggiore accuratezza

Parametri tecnici
Tensione di alimentazione: DC 12 V–28 V, 500 mA, ripple < 20 mV
Errore di uscita: < 1 % (range 4–20 mA)
Capacità relè: DC 48 V 1 A, AC 250 V 1 A
Temperatura operativa: -40 °C a 70 °C (infiammabile); -20 °C a 55 °C (regolabile, richiede compensazione temperatura)
Umidità: 10–95 % UR senza condensa
Pressione atmosferica: 90–110 kPa
Dimensioni: 193 × 139 × 92 mm (L × P × A)
Scocca: Alluminio pressofuso, antideflagrante e anticorrosione
Peso: 1,5 kg (netto)
Classe di esplosione: Ex d IIC T6 Gb

Specifiche di rilevamento gas

• Ossigeno — Intervallo: 0–30 %VOL; Allarme basso: 19,5 %VOL; Allarme alto: 23,5 %VOL; Risoluzione: 0,1 %VOL
• Gas infiammabili — Intervallo: 0–100 %LEL; Allarme basso: 20 %LEL; Allarme alto: 50 %LEL; Risoluzione: 1 %LEL
• Monossido di carbonio — Intervallo: 0–1000 ppm; Allarme basso: 50 ppm; Allarme alto: 150 ppm; Risoluzione: 1 ppm
• Idrogeno solforato — Intervallo: 0–100 ppm; Allarme basso: 10 ppm; Allarme alto: 20 ppm; Risoluzione: 1 / 0,1 ppm
• Ammoniaca — Intervallo: 0–100 ppm; Allarme basso: 20 ppm; Allarme alto: 50 ppm; Risoluzione: 1 / 0,1 ppm
• Idrogeno — Intervallo: 0–1000 ppm; Allarme basso: 200 ppm; Allarme alto: 500 ppm; Risoluzione: 1 / 0,1 ppm
• Cloro — Intervallo: 0–20 ppm; Allarme basso: 5 ppm; Allarme alto: 10 ppm; Risoluzione: 1 / 0,1 ppm
• Cloruro di idrogeno — Intervallo: 0–20 ppm; Allarme basso: 5 ppm; Allarme alto: 10 ppm; Risoluzione: 1 / 0,1 ppm
• Diossido di zolfo — Intervallo: 0–20 ppm; Allarme basso: 5 ppm; Allarme alto: 10 ppm; Risoluzione: 1 / 0,1 ppm
• Ossido nitrico — Intervallo: 0–250 ppm; Allarme basso: 50 ppm; Allarme alto: 125 ppm; Risoluzione: 1 / 0,1 ppm
• Diossido di azoto — Intervallo: 0–20 ppm; Allarme basso: 5 ppm; Allarme alto: 10 ppm; Risoluzione: 1 / 0,1 ppm

Specifiche tecniche

• Serie modello: MY F101
• Uscita segnale: 4–20 mA standard
• Uscite di allarme: Due relè (soglie configurabili)
• Display: LCD 128 × 64
• Alimentazione: DC 12–28 V, 500 mA
• Capacità relè: DC 48 V 1 A, AC 250 V 1 A
• Temperatura di esercizio: -40 °C a 70 °C (infiammabile); -20 °C a 55 °C (regolabile)
• Umidità: 10–95 % UR senza condensa
• Pressione atmosferica: 90–110 kPa
• Scocca: Alluminio pressofuso, antideflagrante e anticorrosione
• Dimensioni: 193 × 139 × 92 mm
• Peso: 1,5 kg
• Classe di esplosione: Ex d IIC T6 Gb
• Gasi e intervalli opzionali disponibili
