Misuratore di portata radar NivuFlow 7550

per acquaper acque refluecon montaggio a parete

Panoramica
Il NivuFlow 7550 è un sistema di misura ibrido per condotte parzialmente piene, canali e acque superficiali. Combina la misura della velocità superficiale tramite radar senza contatto con un profilometro laterale a ultrasuoni per fornire risultati di portata affidabili in condizioni difficili.

Caratteristiche principali

• Misura di portata ridondante con radar e correlazione incrociata ultrasonica
• Misura della velocità superficiale senza contatto tramite radar, bassa manutenzione
• Profilometro laterale ultrasonico per situazioni di sovraccarico e misure permanenti
• Due tecnologie indipendenti aumentano precisione e affidabilità
• Sensoristica posizionata al di sopra delle zone di sedimentazione per ridurre l’intasamento
• Funzionamento affidabile indipendentemente da formazione di onde, condizioni meteo avverse e basse profondità
• Sistema auto‑apprendente con modelli idraulici dinamici memorizzati
• Pronto per IoT con connettività 4G globale e opzioni di comunicazione moderne

Misura ibrida della portata
La combinazione di radar e correlazione incrociata ultrasonica rende il NivuFlow 7550 adatto a siti di misura impegnativi dove una singola tecnologia può essere insufficiente. Le misure doppie garantiscono continuità e verifica dei risultati.

Misura radar senza contatto
Il sensore radar misura la velocità superficiale senza contatto e richiede poca manutenzione. Funziona in modo affidabile ad alte velocità e a basse profondità. I modelli idraulici dinamici per diverse forme di canale e livelli di riempimento permettono una conversione accurata dalla velocità superficiale alla portata reale.

Misura ultrasonica come sensore di sovraccarico
Il sensore a correlazione ultrasonica è pensato per situazioni di sovraccarico e forte sedimentazione dove il radar è limitato. Misura i profili di velocità e rileva la sedimentazione del fondo per determinare la portata con precisione e supportare le misure radar.

Misura ultrasonica come ridondanza
Il sensore ultrasonico può essere installato permanentemente come misura ridondante. Il montaggio laterale al di sopra della sedimentazione riduce l’intasamento. La rilevazione delle velocità locali sull’intera larghezza del canale fornisce profili di flusso precisi, supportati da modelli idraulici preconfigurati.

Installazione e gestione

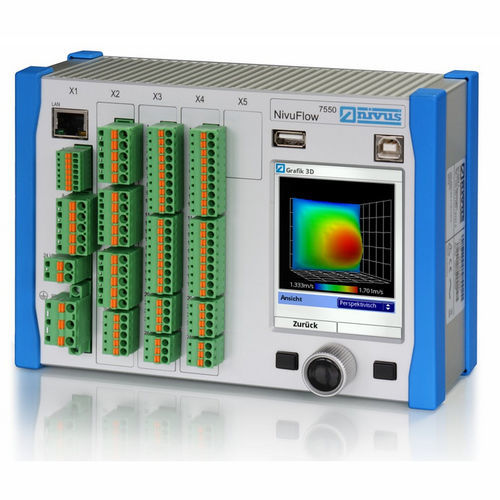

Il trasmettitore compatto consente il montaggio su guida DIN per un’installazione salvaspazio in armadi di controllo. È disponibile un involucro da campo opzionale con protezione IP68 per ambienti gravosi. Il display grafico facilita la messa in servizio. Il software del trasmettitore offre funzioni diagnostiche estese e supporto per integrazione SCADA/sistemi di controllo tramite protocolli standard.

Applicazioni tipiche

• Misurazione continua in condizioni di sovraccarico e trabocco
• Rilevamento e monitoraggio della sedimentazione tramite misura profilo/altezza ultrasonica
• Siti di misura con elevato carico di sporco, detriti e materiale di fondo
• Posti con opzioni di montaggio limitate nel canale
• Misurazione affidabile in deflussi turbolenti con basse profondità e alte velocità

Dati tecnici (sintesi)

• Alimentazione: 100–240 V AC (+10% / -15%), 47–63 Hz oppure 9–36 V DC
• Consumo: 14 VA (tipico)
• Scocca: alluminio e plastica (trasmettitore); plastica (involucro da campo)
• Grado di protezione: IP20 (standard); IP68 con involucro da campo opzionale
• Temperatura di esercizio: −20 °C a +70 °C
• Umidità max: 80% non condensante
• Display: 240 x 320 px, 65.536 colori
• Interfaccia utente: manopola‑pulsante, 2 tasti funzione; menu multilingue
• Connessioni: connettore con morsetti a molla
• Ingressi: fino a 7 x 4–20 mA; fino a 4 x RS‑485
• Uscite: fino a 4 x 0/4–20 mA; fino a 5 relè (SPDT)
• Memoria dati: 2,0 GB interna, espandibile; lettura USB frontalmente
• Comunicazione opzionale: Modbus, HART®
• Incertezza di misura (portata Q): ±5% tipico; ±2% in condizioni di riferimento
• Principio di misura: radar combinato con correlazione incrociata ultrasonica
