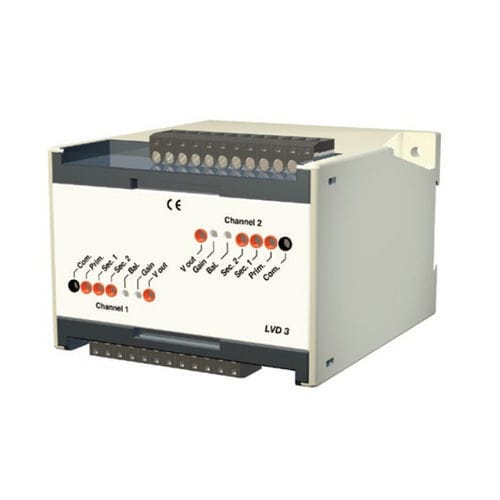

Condizionatore di segnale su guida DIN LVD 3

per trasduttori LVDT

Il condizionatore di segnale LVD 3 è stato sviluppato per misure di posizione accurate e rapide mediante trasduttori LVDT. Il modulo è costituito da due canali identici, isolati elettricamente tra loro e dall'alimentazione. Ogni canale è dotato di un oscillatore che fornisce al trasduttore l'eccitazione in corrente alternata, di ingressi per i due segnali sensibili alla posizione provenienti dal trasduttore e di un amplificatore di segnale regolabile con uscita in corrente e tensione. La calibrazione dell'LVD 3 e dei trasduttori LVDT collegati è facilmente eseguibile mediante interruttori, potenziometri e prese di prova sul modulo. L'LVD 3 si monta su una guida DIN o su qualsiasi superficie lat. Tutti i collegamenti elettrici al modulo sono effettuati tramite una morsettiera a innesto per ciascun canale. Caratteristiche - 2 canali di misura individuali - Eccitazione del trasduttore: 2,5-3,2 kHz - Feed-back primario o feed-back somma - Uscita di tensione: 0-10 o ±10 V - Uscita in corrente: 4-20 mA - Alimentazione: 24 VDC - Installazione rapida su guida DIN - Marchio CE - soddisfa la normativa EMC
