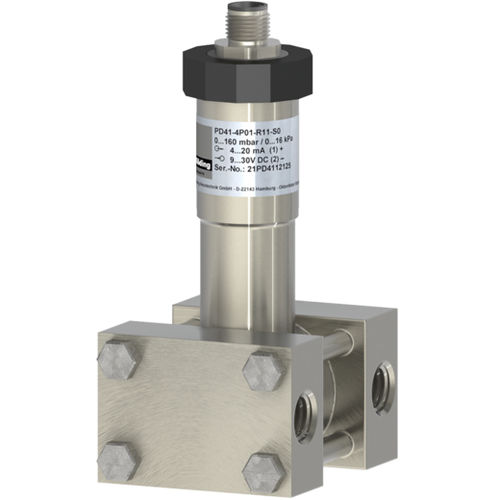

Trasmettitore di pressione differenziale PD41

piezoresistivoa membranaanalogico

I trasmettitori di pressione differenziale PD40/41 sono caratterizzati da una struttura robusta e da una capacità di sovraccarico significativamente elevata. La membrana in acciaio inox e la connessione al processo sono saldate al laser, per garantire un'elevata resistenza ai fluidi e una stabilità a lungo termine. Ogni campo di misura è compensato in temperatura, il che, in combinazione con il principio di misura piezoresistivo, garantisce una misura molto accurata anche alle pressioni più basse. Diverse opzioni di connessione elettrica consentono una facile integrazione e sono protetti da polvere e acqua con grado di protezione IP 67. Caratteristiche Sensore di misura con membrane in acciaio inossidabile 1.4404 Campo di misura della pressione negativa: fino a -20 bar Precisione ≤ 0,2% Capacità di sovraccarico unilaterale fino a 250 bar Design industriale robusto Applicazioni: Applicazioni igieniche Supporti viscosi e pastosi Supporti aggressivi Misura di livello a sovrapposizione di pressione Dati tecnici: - Campo di misura della pressione negativa: fino a -20 bar Uscita analogica - 4...20 mA, 2 fili - 0...10 V, 3 fili Alimentazione - Uscita 20 mA: 9...30 V CC - uscita 10 V: 15...30 V CC Precisione - ≤ ± 0,2 % FS a 25 °C Stabilità a lungo termine - ≤ ± 0,1 % FS / Anno Influenza della pressione statica - ≤ ± 0,1 % FS/ 10 bar Isteresi - ≤ ± 0,05 % FS Tempo di risposta - 200 ms - altri su richiesta Tempo di accensione - < 1 s Coefficiente di temperatura - Zero: ≤ ± 0,02 % FS / Kelvin - Span: ≤ ± 0,02 % FS / Kelvin Temperatura media - -25...120 °C Temperatura ambiente - -25...85 °C Temperatura di stoccaggio - -40...85 °C Resistenza al cortocircuito - Permanente Protezione contro l'inversione di polarità - Protezione contro l'inversione di polarità, ma nessuna funzione
