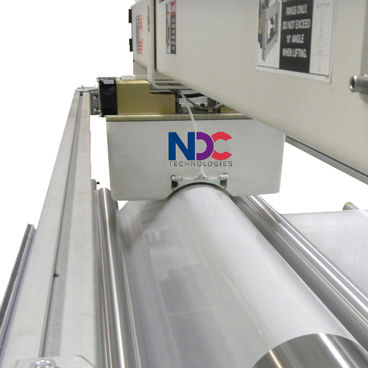

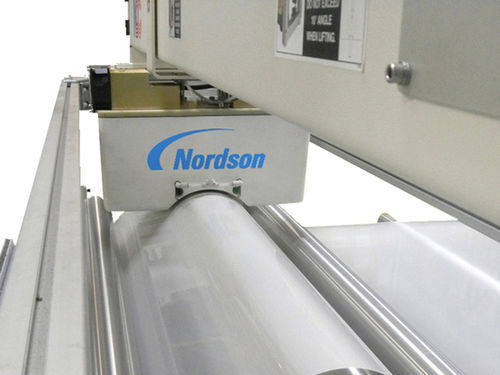

Micrometro di spessore OptiMike™

otticosenza contattodi precisione

Panoramica
Il micrometro ottico OptiMike fornisce misurazioni dirette, monolaterali e non a contatto dello spessore per lamiere non metalliche e prodotti a film spesso in applicazioni in linea. La tecnologia ottica è insensibile a colore, densità, lucentezza o trasparenza. Una matrice LED proietta un fascio sull'apice del prodotto appoggiato su un rullo di riferimento di precisione a bassa eccentricità; una matrice micrometrica CCD rileva l'interruzione del fascio (superficie superiore) con risoluzione sub-micronica. Un sensore a correnti parassite integrato misura la distanza sensore–rullo e i dati sono combinati per calcolare lo spessore totale in tempo reale.

Caratteristiche principali

• Misurazione senza contatto, monolaterale, adatta ad applicazioni in linea su web
• Tecnologia non nucleare (nessuna sorgente radioattiva)
• Non influenzato da colore, densità, lucentezza o trasparenza
• Compatibile con sensori di peso per calcolo della densità
• Progettazione orientata alla facilità di manutenzione e integrazione in linea

Principio di funzionamento
Il sensore utilizza una matrice LED per proiettare luce sull'apice del prodotto su un rullo di riferimento di precisione. Sul lato opposto, una matrice micrometrica CCD individua il bordo d'ombra per determinare la posizione della superficie superiore con precisione sub-micronica. Un sensore a correnti parassite integrato misura la distanza al rullo; il sistema fonde le letture CCD e quelle del sensore a correnti per fornire lo spessore assoluto in linea per il controllo di processo.

Applicazioni

• Estrusione di film e fogli
• Produzione di fogli in schiuma
• Conversione di gomma e plastica
• Fogli calandrati e web rivestiti
• Nonwoven e tessuti tecnici
• Materiali per chiusure a strappo
• Compositi e laminati
• Controllo web nell'industria del tabacco

Caratteristiche / specificazioni tecniche

• Metodologia di misura: ottica (matrice LED + micrometro CCD) combinata con riferimento a correnti parassite
• Tipo di misura: misurazione diretta, monolaterale, in linea per processi su web
• Materiali idonei: lamiere non metalliche, film, schiume, nonwoven, compositi
• Risoluzione: rilevamento della superficie superiore in gamma sub-micronica (CCD)
• Elemento di riferimento: rullo di precisione a bassa eccentricità
• Integrazione: compatibile con sensori di peso e sistemi di controllo di processo
• Tipo di strumento: micrometro ottico non a contatto, non nucleare
