Apparecchio di misura di lunghezza LaserSpeed Pro series

di velocitàsenza contattolaser

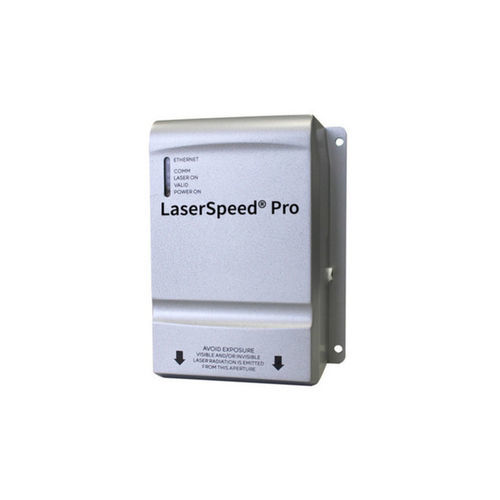

Panoramica Il misuratore LaserSpeed Pro di Nordson è un sistema LDV (Laser Doppler Velocimetry) non a contatto per misure precise di lunghezza e velocità su superfici in movimento. Offre precisione tipica ±0,03% e ripetibilità ±0,02%, è calibrato in fabbrica, privo di parti mobili e dispone di connettività Ethernet per l'integrazione Industria 4.0. Custodie robuste e diverse distanze di stand-off lo rendono adatto ad ambienti industriali gravosi.

Applicazioni

• Misura continua della lunghezza
• Misura della velocità (avanti/indietro e velocità zero reale)
• Controllo differenziale della velocità
• Controllo di taglio a lunghezza
• Controllo della tensione
• Misura di prodotti discreti
• Posizionamento del prodotto
• Controllo processo stampa e rivestimento

Caratteristiche e vantaggi

• Sostituzione diretta di tachimetri e encoder rotativi
• Misura senza contatto: nessuno slittamento, nessuna marcatura; funziona su tutti i materiali, forme, colori e texture
• Misura bidirezionale e rilevamento della vera velocità zero
• Calibrato in fabbrica; nessuna parte mobile per bassa manutenzione
• Compatibile Industria 4.0 con Ethernet e opzioni di comunicazione industriale
• Opzioni per ambienti difficili: custodie inox, purge d'aria, custodie sigillate

Modelli & Stand-off

• Suffissi modello: -401 (solo LS 4500), -403, -406, -410
• Distanze di stand-off: -401 = 100 mm | -403 = 300 mm | -406 = 600 mm | -410 = 1000 mm
• Le gamme di velocità variano per serie (LS Pro 4500 / 8500 / 9500) — da ~0,2 m/min fino a ±12000 m/min a seconda della configurazione
• Profondità di campo di misura: circa 15, 35, 50 o 100 mm a seconda del suffisso

Opzioni & Configurazioni

• 8500X / 9500X: custodia in acciaio inossidabile con purge d'aria integrato per vapore/nebbia/spruzzi
• 8500E / 9500E: custodie ambientali doppio sigillo per siti caldi/aggressivi
• 8500-C / 9500-C: kit di montaggio C-frame per misure combinate di spessore e velocità/lunghezza (include misura, guida di montaggio, specchio ad angolo retto e copertura di protezione)

Specifiche tecniche

• Tecnologia di misura: Laser Doppler Velocimetry (LDV), non a contatto
• Precisione tipica: ±0,03%
• Ripetibilità tipica: ±0,02%
• Privo di parti mobili; calibrato in fabbrica per bassa manutenzione
• Connettività: Ethernet e comunicazioni industriali per integrazione PLC/SCADA
• Montaggio/accessori: kit C-frame, assemblati specchio, guide di montaggio e coperture di protezione
• Settori tipici: cavi, tubi, metalli, film, carta, imballaggio, legno, gomma
