Strumento di misura di rotondità AccuScan 6000

Panoramica
AccuScan 6000 è un calibro di diametro e ovalità a scansione su quattro assi che offre copertura periferica estesa e elevata precisione per aiutare i prodotti a rispettare specifiche di progetto e qualità stringenti. Misura diametro e ovalità attorno alla circonferenza del prodotto da quattro direzioni, adatto per fili, cavi, tubi, manicotti e altri prodotti estrusi o trafilati cilindrici o profilati.

Caratteristiche e benefici

• Copertura di misura completa – fornisce un diametro medio più rappresentativo per prodotti fino a 50 mm.
• Misurazione dell'ovalità fino al 100% di accuratezza quando il prodotto è allineato con gli assi di misura.
• Rilevamento difetti migliorato – circa +25% rispetto ai calibri a tre assi.
• Maggior resa prodotto riducendo scarti e produzione fuori tolleranza.
• Scansione ultrarapida – fino a 9600 scansioni/s totali (2400 scans/s per asse).
• Ripetibilità per singola scansione fino a 1 µm (dipende dal modello) grazie a algoritmo di calibrazione proprietario.

Applicazioni

• Tubi medici in plastica (cateteri, tubi per somministrazione farmaci, tubi chirurgici, piccoli tubi medici).
• Filo e cavo (LAN/categoria, coassiali, medicali, automotive, cavi speciali).
• Tubi plastici per applicazioni automobilistiche.
• Tubi termorestringenti plastici.
• Fili e cordame.
• Altri prodotti estrusi o trafilati cilindrici, piatti o con profilo unico.

Modelli disponibili

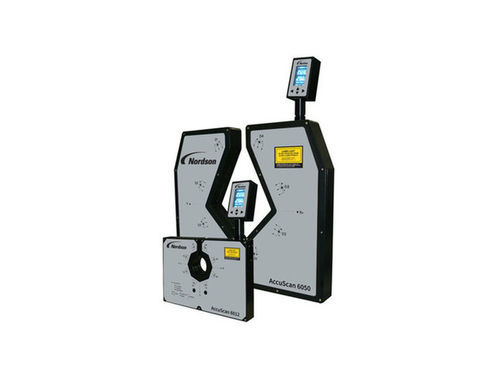

AccuScan 6012 | AccuScan 6050
Numero di assi: 4 | 4
Intervallo OD: 0.1 - 12 mm (0.004 – 0.47 in) | 0.5 - 50 mm (0.020 - 2.00 in)
Gate size: 16 mm (6012) | 60 mm (6050)
Accuratezza: ±0.0005 mm (6012) | ±0.001 mm (6050)
Ripetibilità: ±1 µm ±0.025% (6012) | ±2 µm ±0.025% (6050)
Risoluzione: 0.00001 mm | 0.00001 mm
Velocità di scansione: 2400 scans/sec/asse (totale 9600 scans/sec) | 2400 scans/sec/asse (totale 9600 scans/sec)

Note
La progettazione a quattro assi riduce le aree cieche rispetto a sistemi a due o tre assi, aumentando la probabilità di rilevare noduli e restringimenti e fornendo un diametro medio più rappresentativo. L'algoritmo di calibrazione garantisce elevata ripetibilità per singola scansione, utile per il controllo qualità in linea.

Caratteristiche / specifiche tecniche

• Serie: AccuScan 6000
• Modelli: AccuScan 6012, AccuScan 6050
• Assi: 4 (scansione su quattro assi)
• Intervalli OD: 0.1–12 mm (6012); 0.5–50 mm (6050)
• Gate size: 16 mm (6012); 60 mm (6050)
• Accuratezza: ±0.0005 mm (6012); ±0.001 mm (6050)
• Ripetibilità: ±1 µm ±0.025% (6012); ±2 µm ±0.025% (6050)
• Risoluzione: 0.00001 mm
• Velocità di scansione: 2400 scans/sec per asse (totale 9600 scans/sec)
• Ripetibilità singola scansione: fino a 1 µm (dipende dal modello)
• Applicazioni tipiche: tubi medicali, fili e cavi, tubi automobilistici, tubi termorestringenti, cordame, profili estrusi/tra filati
