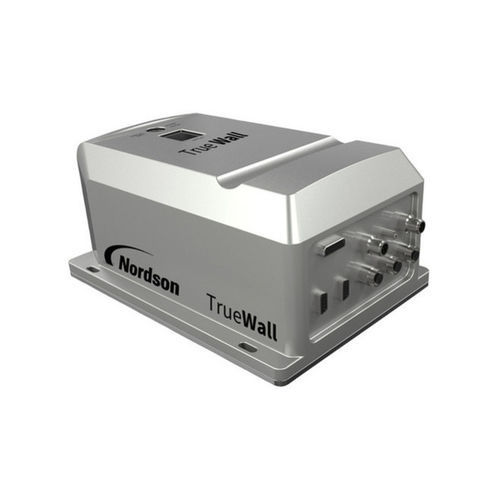

Apparecchio per prove di concentricità TrueWall series

automaticoper cavoper tubi

Panoramica
TrueWall è un misuratore ultrasonico per la misura continua dello spessore della parete e della concentricità su prodotti circolari. È disponibile in diversi modelli per coprire un ampio intervallo di OD e supporta la discriminazione multistrato e la misura di pareti sottili, applicabile a produttori di tubi, manichette, condotte, fili e cavi isolati.

Caratteristiche & Vantaggi

• Misura automatica — misura lo spessore della parete senza intervento dell'operatore per ispezione in linea coerente.
• Snap setup — impostazione e calibrazione completamente automatiche per cambi rapidi.
• Multistrato e pareti sottili — discrimina fino a 4 strati e misura pareti molto sottili tramite algoritmo dedicato.
• Installazione compatta — teste di misura montabili in vasca o con diaframma sigillato per montaggio esterno.
• Pronto per Industria 4.0 — webserver integrato, Ethernet, ingressi encoder e I/O per integrazione di produzione.

Modelli e intervalli principali
Misure: TrueWall 1012 | TrueWall 1025 | TrueWall 1040 | TrueWall 1063
Gamma OD: 0,25–12 mm | 2,5–25 mm | 4–40 mm | 7,5–63 mm
Spessore minimo (esempi): 10 MHz: 0,254 mm; 20 MHz: 0,127 mm; Opzione thin-wall (20 MHz): 0,025 mm (dove disponibile).
Trasduttori: dipende dal modello (4, 6, 8); Frequenze: 1 MHz, 2,25 MHz, 5 MHz, 10 MHz, 20 MHz in base al modello.

Controllo tolleranze ad alta velocità
Il sistema può eseguire fino a circa 10.000 misurazioni di parete al secondo (dipende da spessore e configurazione) e valuta ogni scansione del trasduttore rispetto alle tolleranze configurate per rilevare variazioni a breve termine su ciascun strato.

Misurazione multipunto e concentricità
Quattro-otto trasduttori regolabili circondano il prodotto per valutare punti critici e fornire misure rapide e accurate di spessore parete e concentricità su tutta la circonferenza.

Misurazione multistrato e pareti sottili
Algoritmi e sensibilità avanzati consentono la discriminazione fino a 4 strati e la misura accurata di pareti molto sottili su frequenze trasduttore selezionabili.

Webserver incorporato
Interfaccia web locale per impostazione, configurazione tolleranze, gestione ricette e diagnostica. Funzionalità chiave:

• Visualizzazione centraggio, spessore parete, eccentricità e diametro.
• Integrazione misure OD laser esterne.
• Supporto velocità linea (encoder/LaserSpeed) e I/O discreti.
• Gestione ricette e diagnostica interna; interfaccia multilingua disponibile.

Opzione misura OD ultrasonica
L'opzione OD ultrasonica sfrutta echi di trasduttore ottimizzati per fornire informazioni di diametro esterno ad alta precisione, alternativa economica alla scansione laser OD in molte applicazioni.

Misurazione esterna (self-flooding)
Per misure al di fuori di una vasca di raffreddamento, TrueWall può essere configurato con un assieme diaframma sigillato che immerge il misuratore per eseguire misurazioni esterne in immersione.

Integrazioni consigliate per la linea di processo

• LaserSpeed Pro — misuratore di lunghezza e velocità.
• AccuScan 5000 — misuratore diametro two-axis.
• AccuScan 6000 — misuratore diametro four-axis.
• AccuScan Pro — misuratore diametro single-axis.
• BenchMike Pro — micrometro per ispezione campioni.
• Smart Temp — preriscaldatore per controllo di processo.

Specifiche tecniche

• Famiglia prodotto: TrueWall (modelli 1012, 1025, 1040, 1063).
• Velocità di misura: fino a ~10.000 misurazioni di parete/s (dipende da materiale e configurazione).
• Misura per strati: fino a 4 strati; algoritmo thin-wall fino a 25 µm su prodotti da 250 µm dove applicabile.
• Gamma OD per modello: 1012 = 0,25–12 mm; 1025 = 2,5–25 mm; 1040 = 4–40 mm; 1063 = 7,5–63 mm.
• Trasduttori & frequenze: configurazioni 4/6/8 in base al modello; frequenze 1–20 MHz secondo opzioni.
• Modalità/opzioni: misura multipunto, concentricità, opzione OD ultrasonica, diametro/ovalità, controllo tolleranze ad alta velocità, configurazione self-flooding.
• Connettività: webserver integrato, Ethernet, ingressi encoder/velocità, I/O discreti, gestione ricette e diagnostica.
• Installazione: teste compatte per montaggio in vasca o diaframma sigillato per montaggio esterno.
