Software di visualizzazione DataFusion

di supervisionedi acquisizione e di analisi per datidi acquisizione dati

Panoramica
DataFusion raccoglie misurazioni di spessore, peso, umidità e peso del rivestimento da linee di estrusione, rivestimento e laminazione di film e inoltra i dati a un database SQL per archiviazione e analisi. Le misurazioni possono essere a punto fisso o a scansione. Le visualizzazioni in tempo reale e storiche consentono una valutazione rapida della qualità del prodotto e la correlazione delle variabili di processo per accelerare le decisioni e migliorare l'efficienza produttiva.

Caratteristiche & Vantaggi

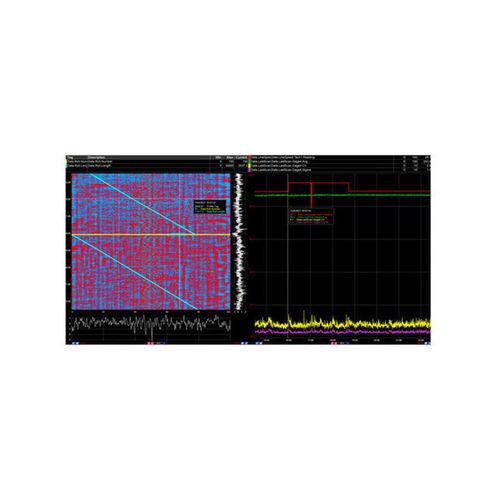

• Mappa termica 2D di profilo e trend per analisi spaziale e temporale
• Visualizzazione delle scansioni di profilo con sovrapposizione e confronto
• Interfaccia drag-and-drop e menu contestuali per operazioni efficienti
• Trascinamento dell'asse temporale e template multi-trend sincronizzati
• Tracce illimitate e opzioni di visualizzazione personalizzabili

Sensori supportati

• FilmPro - Misuratore di spessore a infrarossi
• Series 9 - Moisture & Coat Weight Gauge
• GBS - Gamma Thickness Gauge
• Photon - Electrode Coat Weight Gauge
• OptiMike - Optical Thickness Gauge
• Valvole dosatrici serie 003 e altri dispositivi di misura Nordson

Integrazione e gestione dei dati
DataFusion trasferisce le misurazioni in un database SQL, supporta dati a punto fisso e a scansione e fornisce visualizzazioni multidimensionali sincronizzate oltre a dataset storici esportabili per report e analisi. L'architettura modulare consente implementazioni scalabili su più linee e integrazione con sistemi di controllo di processo.

Caratteristiche / specifiche tecniche

• Tipi di dati: spessore, peso, umidità, coat weight
• Modalità di misura: punto fisso e scansione
• Database: SQL (misure archiviate e interrogabili)
• Visualizzazioni: tempo reale e storico; mappe termiche 2D; visualizzazione scan di profilo; template multi-trend; tracce illimitate
• Interfaccia utente: modulare, intuitiva, drag & drop, menu contestuali, trascinamento asse temporale
• Scalabilità: architettura modulare per espansione multi-linea/sito
• Compatibilità: integrazione con sensori di misura Nordson e fonti dati di terze parti
