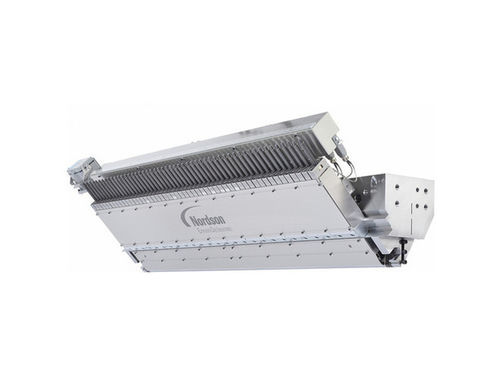

Dispositivo di aggiustaggio EDI® Lip Adjustment Systems

Panoramica
Nordson fornisce la famiglia EDI® di sistemi di regolazione labbro per diverse esigenze produttive: regolazioni manuali per interventi grossolani, sistemi termici Autoflex™ per regolazioni fini e attuatori motorizzati Prodigi™ per controllo remoto e automatizzato. Queste soluzioni si integrano con i sistemi di misura del processore per ridurre la variazione del calibro e migliorare la resa.

Regolazioni manuali delle labbra
Le regolazioni manuali consentono all'operatore di variare il gap della labbra della matrice serra/ allentando i bulloni con utensili manuali. Metodo consolidato per impostazioni grossolane e interventi in campo.

• Regolazioni push-only: filettatura singola con grande spostamento per giro (~1 mm/giro).
• Regolazioni differenziali push-only: sistema a doppia filettatura per spostamenti più fini (~0,2 mm/giro).
• Regolazioni differenziali push-pull: doppia filettatura con funzione di trazione per assistere l'apertura delle labbra in applicazioni a bassa pressione; movimento fine (~0,2 mm/giro) e maggiore flessibilità operativa.

Regolazioni Autoflex™
I sistemi Autoflex™ adottano espansione/contrazione termica di blocchi di regolazione per ottenere correzioni locali più precise rispetto alle sole regolazioni manuali. Ogni stazione contiene un blocco con riscaldatore e percorso di raffreddamento ad aria; Autoflex si abbina ai sistemi di misura in linea per ridurre la variabilità del calibro e aumentare la produttività.

• Autoflex™ VI e VI‑R: traduttori a bassa massa per risposta termica più rapida; opzioni di passo centrale 21,0 / 25,4 / 28,6 mm (altre disponibili su richiesta); copertura in acciaio inox per limitare correnti d'aria e depositi; design a basso profilo vicino al nip; opzione VI‑R modulare rimovibile per manutenzione.
• Autoflex™ VI‑RE (US Patent 10,518,459): aumento di corsa di circa +43% rispetto al progetto base senza aumento dei tempi di risposta; utilizzabile con raffreddamento convettivo o ad aria forzata; cablaggio riscaldatore con connettore a sgancio rapido; set modulari da 3 o 4 regolazioni per accesso alle parti di usura.

Attuatori motorizzati Prodigi™
Il sistema EDI® Prodigi™ sostituisce bulloni termici o regolazioni manuali con attuatori motorizzati collegati alle filettature di regolazione, traducendo la rotazione del motore in movimento lineare preciso nei punti di regolazione controllati da remoto. Prodigi garantisce correzioni rapide, ripetibili e controllo automatizzato accurato della posizione labbro.

• Consente regolazioni remote e ripetibili senza contatto diretto con la matrice calda.
• Prove di sviluppo: variazione iniziale di spessore di circa ±25% significativamente ridotta in ~44 secondi; in ~3 minuti dall'attivazione dell'APC il calibro sulla matrice è risultato quasi uniforme (vs ~12 minuti con attuatori termici convenzionali).

Integrazione e benefici a livello di sistema
Queste famiglie di sistemi sono progettate per integrarsi con sistemi di misura/APC per ridurre scarti, accorciare i tempi per raggiungere le tolleranze e stabilizzare la produzione. Nordson fornisce apparecchiature complementari (pompe melt, valvole polimero, filtrazione, pelletizzazione, matrici) per ottimizzare l'intera linea produttiva.

Caratteristiche / specifiche tecniche

• Famiglia prodotto: EDI® Lip Adjustment Systems (Manuale, Autoflex™, Prodigi™)
• Interassi di regolazione: 21,0 mm / 25,4 mm / 28,6 mm (altre configurazioni su richiesta)
• Tipologie manuali: Push-Only ≈ 1 mm/giro; Differenziale ≈ 0,2 mm/giro; Push-Pull differenziale ≈ 0,2 mm/giro con assistenza di trazione
• Autoflex VI/VI‑R: traduttori a bassa massa; coperture inox; avvicinamento al nip
• Autoflex VI‑RE: US Patent 10,518,459; ≈+43% di corsa; raffreddamento convettivo o ad aria forzata; connettori a sgancio rapido per i riscaldatori; set modulari 3/4 regolazioni
• Prodigi™: attuatori motorizzati che trasformano rotazione in traslazione lineare precisa; progettati per correzione automatizzata rapida e ripetibile
• Opzioni: coperture in acciaio inossidabile, insiemi modulari rimovibili (VI‑R), strategie di raffreddamento multiple
• Applicazioni: film soffiato, film cast, film barriera e igienici traspiranti, film estensibili, CPP, rivestimento e laminazione per estrusione, film ottici/termicamente sensibili
