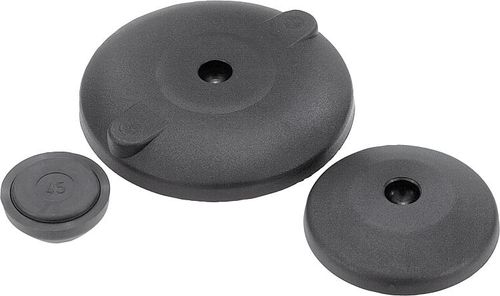

Supporti piani per piedini articolati in plastica
Materiale:Supporto piano in resina termoplastica rinforzata con microsfere di vetro.
Piastra antiscivolo in elastomero termoplastico.
Versione:colore nero.
Indicazioni per l'effettuazione dell'ordine d'acquisto:
Se il piatto per piedino articolato e il mandrino filettato e/o la testa a sfera devono essere forniti montati, indicare il n. d'ordine del supporto piano e del mandrino e/o della testa a sfera con l'aggiunta montati".
(p.e. 27800-1030 e 27810-060151 montati.)
Nota:I piedini articolati sono composti da un supporto piano e un mandrino filettato e/o una testa a sfera. Ogni supporto piano può essere combinato con ogni mandrino filettato e/o con ogni testa a sfera. La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piedino articolato. Per i mandrini filettati compatibili vedere 27810. Per le teste a sfera compatibili vedere 27811.
Nota disegno:
1) dal supporto piano Ø 80
Forma A senza foro di avvitamento senza piastra antiscivolo
Forma B senza foro di avvitamento con piastra antiscivolo
Forma C con foro di avvitamento (chiuso) senza piastra antiscivolo
Forma D con foro di avvitamento (chiuso) con piastra antiscivolo
