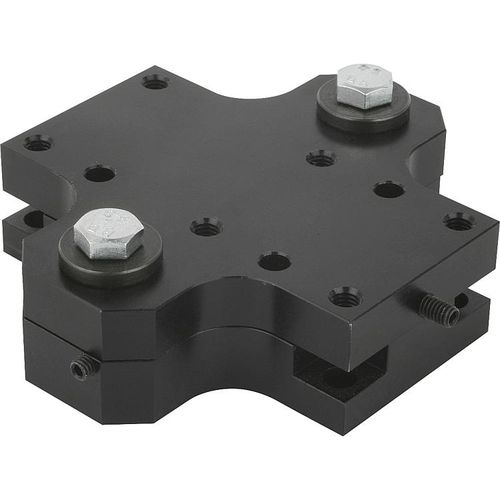

Unità di regolazione
Materiale:
Alluminio EN AW-6060.
Versione:
Anodizzato colore nero.
Nota:
Unità di regolazione per la sistemazione esatta degli elementi nel campo X-Y. Tolleranze di fabbricazione nella struttura meccanica possono così essere compensate. Idoneo per lo zoccolo semplice e doppio. Con un disegno uniforme del foro della rispettiva grandezza, le unità di regolazione possono essere montate sullo zoccolo anche in un momento successivo.
Campo di regolazione X: ±3 mm
Campo di regolazione Y: ±3 mm
Nota disegno:
Tolleranza di posizione fori calibrati: ±0,01
Tolleranza di posizione fori: ±0,1
FS = Vite di arresto (2x)
JS = Vite di regolazione (4x)
