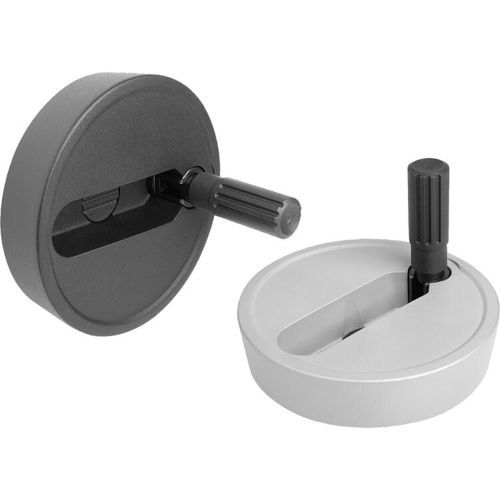

Volante di manovra 06278-02 series

pienocon impugnatura retrattilein alluminio

Volantini a disco in alluminio con impugnatura cilindrica pieghevole Materiale: Volantino in alluminio. Impugnatura cilindrica e coprimozzo in resina termoplastica, nera. Asse del cilindro in acciaio brunito. Perni filettati ISO 4027 in acciaio classe di resistenza 45 H, neri. Versione: Non trattati o verniciati a polvere colore nero o argento. Con foro calibrato. Con foro calibrato e cava per linguetta di aggiustamento. Con foro calibrato e foro trasversale. Con foro calibrato, cava per linguetta di aggiustamento e foro trasversale. Nota: Eccentricità assiale e radiale della corona inferiore a 0,4 mm. Montaggio: La copertura del mozzo è fornita non assemblata. I volantini possono essere fissati all'albero in senso assiale mediante un collegamento con linguetta di aggiustamento tramite una spinatura assiale o con una vite a testa cilindrica DIN 6912 e una pulegge intermedia 07375. Nelle esecuzioni con foro trasversale il fissaggio avviene con il perno filettato avvitato ISO 4027. Accessori: 07375 Rondelle. 07161 Viti a testa cilindrica con esagono incassato, testa bassa DIN 6912. Fornitura Volantino in alluminio. Coprimozzo. Impugnatura cilindrica pieghevole Perni filettati ISO 4027 (versioni con foro trasversale). Nota disegno: 1) Posizione del foro trasversale sfalsata di 90° rispetto alla cava per linguetta i aggiustamento
