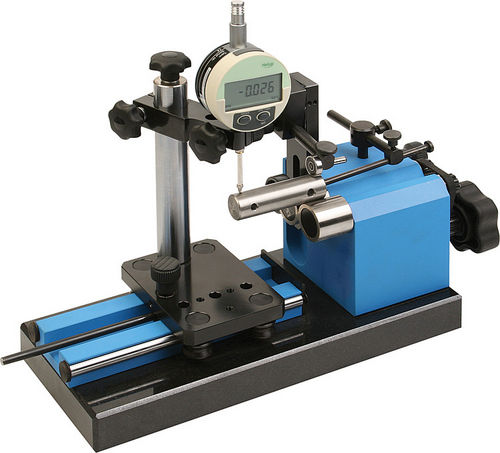

Dispositivo di verifica idoneo per misurazioni di concentricità, eccentricità e ortogonalità.
Grazie alla struttura robusta, il dispositivo di verifica della concentricità è utilizzabile in officine e in sale metrologiche. Facile posizionamento degli strumenti di misurazione grazie ai rulli d’appoggio. Il comparatore può essere posizionato a piacimento sulle guide scorrevoli.
Dati tecnici:
Campo di misura da Ø 5 mm a Ø 35 mm.
Distanza dei rulli min. 29 mm.
Spostamento della guida max. 100 mm.
Forza impostabile dei rulli.
Ruotare i rulli di misurazione mediante il comando a ingranaggi.
Precisione dei rulli: parallelismo e coassialità di entrambi i rulli max. 2 µm.
Zoccolo di granito: 300 mm x 130 mm x 25 mm.
