Limitatore di portata a vortice

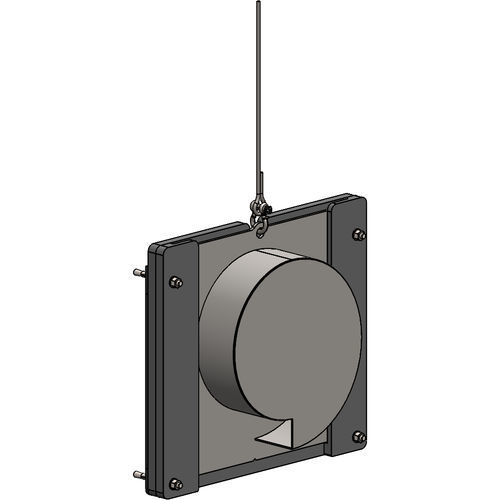

Il LIMITATORE DI PORTATA AD EFFETTO VORTEX o LIMITATORE VORTEX è posizionato all'uscita della struttura di controllo, sul lato di ritenzione. Limita il flusso in uscita in base alla prevalenza massima dell'acqua a monte. La sua sezione di passaggio è almeno tre volte più grande del foro di un ugello. Il LIMITATORE DI EFFETTO VORTEX riduce quindi il rischio di intasamento all'uscita del serbatoio. Poiché il limitatore di portata non ha meccanismi in movimento, la manutenzione è minima. Il LIMITATORE VORTEX è disponibile in due configurazioni: - Una versione fissa, installata direttamente sulla parete di cemento; - Una versione rimovibile, montata su guide, che può essere rimossa dalla superficie con un'imbracatura. Per funzionare, il VORTEX LIMITER richiede un aumento del carico a monte. La formazione del vortice, cioè del gorgo, avviene quando il limitatore è completamente immerso. A causa della pressione idrostatica, l'acqua inizia a vorticare nella camera del limitatore. La velocità dell'acqua, combinata con la forma a voluta del limitatore, fa sì che l'effluente scorra intorno alla periferia del tubo di uscita. Al centro del limitatore si forma un cono d'aria. È questo cono d'aria che consente la limitazione del flusso mantenendo un'ampia sezione di passaggio: più di tre volte più grande di un ugello.
