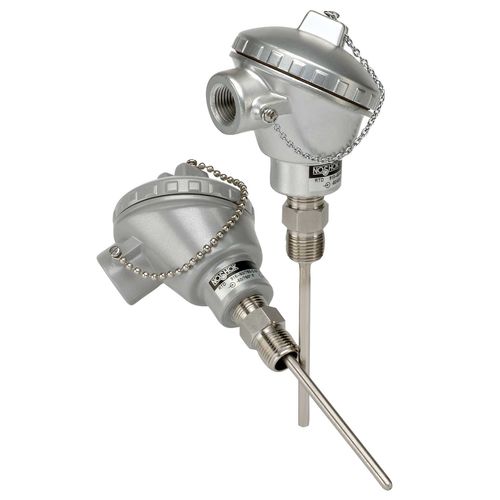

Sensore di temperatura a resistenza 91 series

Pt100RTDad inserimento

Gruppo RTD a testa standard Sono disponibili diversi tipi di testine Disponibili modelli antideflagranti approvati dalla Factory Mutual e dagli standard canadesi Trasmettitore disponibile, adatto a testine standard Sonda saldata al raccordo o a molla Se utilizzata in combinazione con un pozzetto termometrico, la sonda può essere sostituita in alcuni modelli senza possibilità di perdite Attacco di processo 1/2" NPT standard, altri disponibili RTD PT100 Ω standard, altri disponibili Tipi di circuito a 2, 3 o 4 fili Isolamento a 500 Vdc campi di temperatura da -50 °F a 400 °F (da -50 °C a 200 °C) -Da 50 °F a 750 °F (da -50 °C a 400 °C) -Da 330 °F a 1.100 °F (da -200 °C a 600 °C) Materiale guaina - acciaio inox 316 Finitura (standard) - 32 micro-inches massimo Pressione nominale - 500 psi (34,5 bar), solo tubo Elemento RTD - PT100 Ω @ 32 °F (0 °C), α=0,00385 IEC 751 Fili conduttori - Trefoli da 22 AWG standard, isolamento in PVC o PTFE Auto-riscaldamento - 50 mW / °C tipico in acqua in movimento Resistenza di isolamento - Sonde ad elemento singolo: 100 mega Ω/min. a 500 Vdc, porta alla cassa Sonde a doppio elemento: 100 mega Ω/min. a 100 Vdc, tra elemento e porta a custodia Protezione dell'ambiente - A1/A2:NEMA 4 P1 & S1/S2:NEMA 4X Transizione - Guaina a filo di transizione temperatura max. 266 °F (130 °C)
