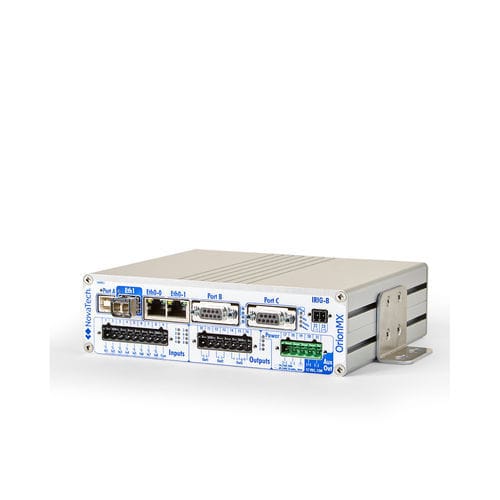

Modulo di misura di corrente OrionMX

di corrente CA

Sono disponibili due nuove schede di misura CA per OrionMX: - La scheda di espansione dei misuratori CA (M1) - Fornisce una serie completa di misure CA accurate dal bus 1. Fornisce inoltre le tensioni di fase A, B e C da un secondo bus per applicazioni di trasferimento della sorgente e di controllo sincrono. - Scheda di espansione del misuratore AC Aux (C1) - Si collega alla scheda del misuratore AC M1 e fornisce misure AC aggiuntive, tra cui quattro ingressi di corrente split core dalla linea 2 (A, B, C e N), un ingresso di corrente split core per il neutro misurato dalla linea 1 e un'uscita per applicazioni di sincrocheck. Quando entrambe le schede di cui sopra vengono aggiunte a un OrionMX, è disponibile una serie completa di misure in CA per supportare le applicazioni di monitoraggio e di trasferimento delle sorgenti. Entrambe le schede M1 e C1 sono configurate con NCD e richiedono Distro 10.2, il cui rilascio è previsto per il primo trimestre del 2024. Installazione non intrusiva Entrambe le schede Meter AC accettano ingressi di corrente da TA ausiliari split core. I TA ausiliari split core trasformano i 5A nominali del circuito del TA in 5mA (1000/1). Questo approccio non intrusivo consente un'installazione più rapida senza richiedere un'interruzione. I TA split core Bitronics offrono la stessa precisione degli ingressi TA cablati convenzionali.
