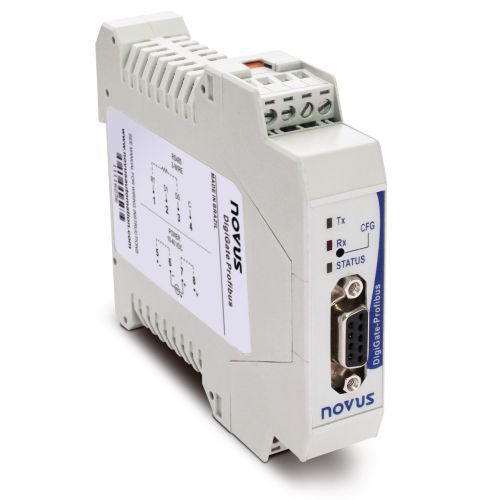

Modulo di comunicazione PROFIBUS DigiGate

Modbus RTU

Il DigiGate Profibus è l'apparecchiatura ideale per interconnettere una rete Profibus DP con una rete Modbus RTU. Funziona come un gateway, operando come stazione master nella rete Modbus e come stazione slave nella rete Profibus. In base alla configurazione precedente, il DigiGate legge i dati degli altri dispositivi (slave) della rete Modbus e invia i valori letti al master Profibus. Allo stesso modo, scriverà sull'uscita degli slave Modbus in base alle richieste del master Profibus, fornendo un controllo completo dei dispositivi della rete Modbus attraverso la rete Profibus. Il dispositivo è totalmente configurabile attraverso l'applicazione DigiConfig per Windows®, fornita con il prodotto, che rende molto semplice l'accesso e la modifica dei parametri. Profibus: - Protocollo: Profibus DP - Funziona con l'intera gamma di velocità di comunicazione, da 9600 bps a 12 Mbps - Gamma di indirizzamento: da 0 a 125 - Rilevamento automatico del baud rate supportato File "GSD" incluso - Resistenze di terminazione e polarizzazione incluse (attivate tramite jumper) - Connessione Profibus: Connettore DB9 Modbus: - Funziona da 1200 bps a 115200 bps - Resistenze di terminazione e polarizzazione incluse (attivate da jumper) - Comandi disponibili per la lettura dei dati: "01 Lettura stato bobina", "02 Lettura stato ingresso", "03 Lettura registro di mantenimento" e "04 Lettura registro ingresso" - Comandi disponibili per la scrittura dei dati: "05 Forza bobina singola", "06 Registro singolo preimpostato", "15 Forza bobine multiple" e "16 Registri multipli preimpostati" - Protezione sul bus: ±60 Vdc, 15 kV ESD Generale: - Ambiente operativo: da 0 a 50 °C, dal 30 all'80% di umidità relativa, senza condensa - Montaggio: Guida DIN 35 mm
