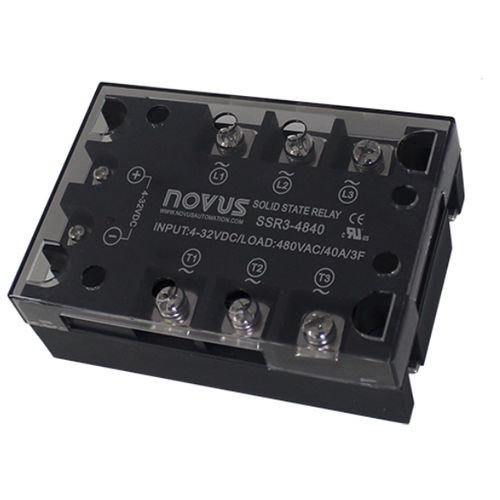

Relè statico 32 V DC SSR

trifasecon indicatore a LED

I relè allo stato solido (SSR) sono dispositivi elettronici utilizzati per la commutazione di carichi resistivi o induttivi in corrente alternata, con molti vantaggi rispetto ai relè tradizionali. Una tensione di controllo applicata all'INGRESSO del dispositivo attiva il relè statico, eccitando il carico. La conduzione avviene effettivamente al successivo passaggio a zero della tensione di rete. Quando il segnale di INGRESSO viene rimosso, il relè statico si spegne quando il carico raggiunge una corrente pari a zero. Ciò significa che la commutazione del carico può essere ritardata di ½ periodo di rete (o 8,3 ms per la rete a 60 Hz). L'attivazione e la disattivazione dell'uscita solo all'attraversamento dello zero della tensione di rete comporta importanti vantaggi prestazionali per il sistema: praticamente non vengono generate EMI durante la commutazione del carico e il relè statico è sottoposto a condizioni di commutazione meno severe. D'altra parte, il relè statico è adatto solo ai carichi in corrente alternata (non può essere utilizzato per commutare carichi in corrente continua). - Tensione di accensione (Vssr): < 1,5 V rms - Corrente di dispersione: < 1 mA - Frequenza: da 47 a 63 Hz - dv/dt: 300 V/µs - Tensione di controllo: da 4 a 32 Vcc - Corrente di controllo: 15-20 mA - Tempo di commutazione: 2000 V rms - Temperatura di funzionamento: da -40 a 80 °C - Indicatore di stato: LED
