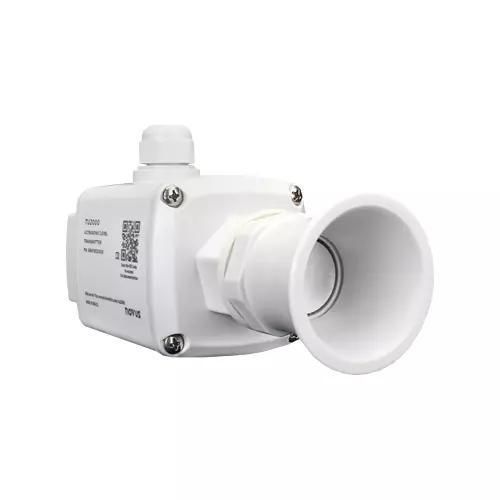

Trasmettitore di livello ad ultrasuoni TU2000

per solidiper acquaper liquidi

Panoramica del prodotto
Il TU2000 è un trasmettitore di livello a ultrasuoni per misure senza contatto di distanza, livello e volume. Basato sul principio ToF acustico (33 kHz), fornisce misurazioni affidabili fino a 20 metri su liquidi, solidi e granuli, in fluidi statici e in movimento. La configurazione via Bluetooth tramite l'app SigNow consente wizard di messa in servizio, diagnostica con grafico di eco e aggiornamenti firmware.

Perché scegliere il TU2000
La misura non a contatto riduce l'usura ed elimina i rischi di corrosione tipici dei sensori a contatto. Le letture non sono influenzate da fumo, colore o riflettività della superficie. La compensazione di temperatura integrata sulla superficie sensibile mantiene la precisione in presenza di variazioni termiche, mentre l'accesso Bluetooth semplifica avvio e manutenzione.

Principali caratteristiche

• Principio di misura: ToF acustico (ultrasuoni, 33 kHz)
• Portata: fino a 20 m (20 000 mm)
• Interfaccia: configurazione Bluetooth via app SigNow (mobile e PC) con wizard, grafico di eco e aggiornamenti
• Precisione: min. 30 mm, max. 2 mm
• Risoluzione: 1 mm
• Temperatura di esercizio: -20 a 80 °C
• Grado di protezione: IP67
• Uscita analogica: 4–20 mA (NAMUR NE43), risoluzione 0,01 mA
• Uscita digitale/allarme: configurabile PNP o NPN, fino a 200 mA
• Connettore: morsetti interni con pressacavo

Applicazioni principali

• Silos per cereali e materiali solidi
• Serbatoi industriali di varie forme (cilindrici, verticali, orizzontali, irregolari)
• Impianti di trattamento acqua e acque reflue
• Monitoraggio livello di fiumi e dighe

Vantaggi del sensore non intrusivo
Evita contatti con il processo riducendo la manutenzione e il rischio di danni, fornisce misure stabili in condizioni di agitazione o turbolenza e facilita l'integrazione nei sistemi di automazione tramite uscite 4–20 mA e PNP/NPN configurabili.

Note aggiuntive
L'uscita digitale PNP o NPN consente di pilotare direttamente relè e dispositivi di segnalazione per agevolare l'integrazione e ridurre i tempi di fermo. La diagnostica visiva include 4 LED conformi a NAMUR NE107 per controlli rapidi dello stato.

Caratteristiche / specifiche tecniche

• Principio di misura: ToF acustico (ultrasuoni, 33 kHz)
• Campo di misura: fino a 20 000 mm
• Grandezze misurate: distanza, livello, volume
• Tipologia di prodotto misurato: fluidi statici e in movimento; liquidi, solidi, granuli
• Precisione: min. 30 mm, max. 2 mm
• Risoluzione: 1 mm
• Zona cieca: 500 mm (riducibile a ~250 mm in serbatoi ≤ 10 000 mm)
• Frequenza di campionamento: 1 Hz (2 Hz in serbatoi ≤ 10 000 mm)
• Linearizzazione: fino a 20 punti per geometrie di serbatoi irregolari
• Configurazione: app SigNow via Bluetooth (BLE 4.0+)
• Indicazione visiva: 4 LED (Status, Uscita analogica, Uscita digitale, Bluetooth) secondo NAMUR NE107
• Connettore: morsetti interni con pressacavo
• Alimentazione: 8–33 Vdc (protezione interna contro inversione di polarità)
• Temperatura di esercizio: -20 a 80 °C
• Uscita analogica: 4–20 mA (NAMUR NE43), risoluzione 0,01 mA
• Uscita digitale/allarme: configurabile PNP o NPN, fino a 200 mA
• Conformità normativa: marcatura CE
• Grado di protezione: IP67
• Pressione di processo: fino a 2 bar
• Involucro: policarbonato UL94
• Montaggio: flangia Ø32 mm e tromba acustica esagonale
• Garanzia: 3 anni
