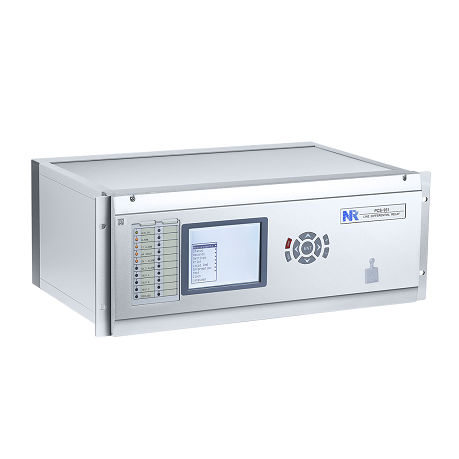

Relè di protezione termico PCS-931

contro le sovrafrequenzedi assimmetria di fasecon dispersione a terra

Panoramica
Il relè di protezione PCS-931 offre protezione differenziale e di distanza integrate per linee aeree e cavi interrati. Combina funzione differenziale fase-separata (incluso DPFC) con elementi di distanza multi-zona e schemi pilotati per una protezione completa delle configurazioni di linea.

Protezione e controllo

• Protezione differenziale fase-separata DPFC (87L) e differenziale fase/neutro
• Protezione di distanza multi-zona (cinque zone fase-fase e fase-terra) e elemento distanza DPFC ad alta velocità (21P/21G/21D)
• Schema pilotato per protezione di distanza e guasto a terra direzionale (canali fibra singoli o doppi opzionali)
• Protezione contro il guasto dell’interruttore (uno o due interruttori), riarmo automatico duale e intervento in polo singolo/tre poli
• Blocco per oscillazione di potenza, protezione fuori passo, logica SOTF, protezione conduttore rotto e zona morta
• Protezioni di sovra/sottotensione, sovra/sottrafrequenza, sequenza negativa e sovraccarico termico

Monitoraggio e misura

• Selezione della fase di guasto e localizzatore guasti con compensazione per linee parallele
• Misura dell’energia (attiva/reattiva, import/export)
• Supervisione CT/VT e regolazione automatica, tracking della frequenza
• Registrazione eventi e perturbazioni (compatibile COMTRADE), log e diagnostica estesi

Comunicazioni

• Supporto IEC 61850: IEC 61850-8-1 (MMS/GOOSE) e IEC 61850-9-2 (Sampled Values)
• Più porte Ethernet (10/100 rame, opzionale 100Base-FX) e interfacce seriali (RS-485/RS-232); supporto per DNP3 e IEC 60870-5-103
• Canali pilota in fibra opzionali (G.703, C37.94) e modulo ottico SV/GOOSE opzionale

Interfaccia utente

• HMI frontale con display LCD ampio e tastiera a 9 pulsanti; porta RJ-45 frontale per test e configurazione
• Porta posteriore RS-232/RS-485 per stampante e porte di sincronizzazione oraria
• Sincronizzazione orologio: IRIG-B, SNTP, PPS, PPM, IEEE 1588
• Software di supporto: PCS-Explorer

Specifiche tecniche

• Modello: PCS-931
• Applicazioni: linee aeree e cavi interrati; linee compensate in serie, doppio circuito, carichi elevati, alimentazione debole, linee corte e lunghe
• Canali pilota: fibra singola/duale opzionale (G.703, C37.94)
• Ethernet: fino a quattro porte 10Base-T/100Base-TX e fino a due porte ottiche 100Base-FX
• Registrazione: registratori eventi e perturbazioni (COMTRADE), log estesi
• Funzioni di protezione: differenziale (87L), distanza (21P/21G/21D), sovracorrente, guasto a terra, guasto interruttore, fuori passo, riarmo automatico, ecc.
