Panoramica del prodotto

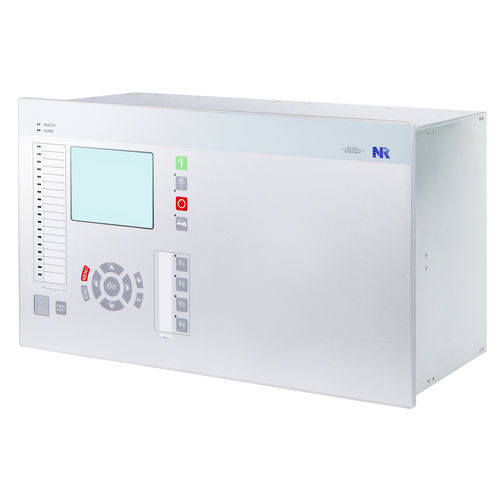

Il relè per barra collettrice centralizzato PCS-915SC integra protezione differenziale della barra, protezione del sezionamento/accoppiamento di barra (protezione di sovracorrente, protezione alla chiusura su guasto, protezione guasti in zona morta, protezione differenziale zona morta BC/BS con CT doppi e protezione da guasto dell'interruttore), protezione dei feeder (sovracorrente, guasto zona morta e guasto dell'interruttore), protezione di tensione (sovra/sottotensione di fase) e protezione di frequenza (sovrafrequenza, sottofrequenza, variazione della frequenza). Compatibile con lo strumento di configurazione PCS-Studio, il PCS-915SC fornisce una soluzione centralizzata scalabile per la protezione delle barre.

Funzioni di protezione

• Protezione differenziale della barra (87B)
• Protezione guasto zona morta BC/BS (50DZ)
• Protezione differenziale zona morta BC/BS (87DZ)
• Protezione guasto zona morta feeder (50DZ)
• Protezione switch-onto-fault BC/BS (50SOTF)
• Protezione breaker failure (50BF)
• Protezione sovracorrente di fase (50/51P)
• Protezione sovracorrente verso terra (50/51G)
• Protezione sovratensione di fase (59P)
• Protezione sottotensione di fase (27P)
• Protezione sovrafrequenza (81O)
• Protezione sottofrequenza (81U)
• Protezione rateo di variazione di frequenza (81R)
• Ingresso binario esterno per sgancio barra

Funzioni di misura e registrazione

• Misura dell'angolo di fase
• Calcolo della corrente differenziale
• Calcolo delle componenti di sequenza
• Registratore eventi: 1024 registrazioni di disturbo, 1024 eventi binari, 1024 eventi di supervisione, 256 log di controllo, 1024 log dispositivo
• Registratore disturbi: 32 registrazioni con forme d'onda, compatibile COMTRADE

Funzioni di supervisione

• Autodiagnosi
• Supervisione della frequenza
• Supervisione alimentazione DC
• Supervisione circuito TC
• Supervisione circuito VT
• Supervisione sezionatori

Comunicazione

• Fino a quattro porte Ethernet rame 10Base-T/100Base-TX usando IEC 61850, DNP3.0 o IEC 60870-5-103 su TCP/IP
• Fino a quattro porte Ethernet ottiche 100Base-FX usando IEC 61850, DNP3.0 o IEC 60870-5-103 su TCP/IP
• Due porte seriali RS-485 usando IEC 60870-5-103 o Modbus
• Una porta seriale RS-485 per sincronizzazione orologio
• Una porta BNC per sincronizzazione orologio
• Supporto per modulo GOOSE (IEC 61850-8-1)
• Piena compatibilità tra le Edizioni 1 e 2 di IEC 61850
• Protocolli di ridondanza PRP e HSR
• Porte RJ-45 frontale e posteriore per debug

Specifiche tecniche

• Modello: PCS-915SC
• Funzioni di protezione: 87B, 50DZ, 87DZ, 50SOTF, 50BF, 50/51P, 50/51G, 59P, 27P, 81O, 81U, 81R
• Capacità registratore eventi: 1024 registrazioni di disturbo; 1024 eventi binari; 1024 eventi di supervisione; 256 log di controllo; 1024 log dispositivo
• Registratore disturbi: 32 registrazioni con forme d'onda, compatibile COMTRADE
• Ethernet: fino a 4x 10/100Base-TX (rame) e fino a 4x 100Base-FX (ottico)
• Porte seriali: almeno due RS-485 per protocolli e una RS-485 per sincronizzazione orologio
• Sincronizzazione orologio: opzioni RS-485 e BNC
• Protocolli supportati: IEC 61850 (Edizioni 1 & 2), DNP3.0, IEC 60870-5-103, Modbus
• Supporto GOOSE: IEC 61850-8-1
• Ridondanza: PRP e HSR
• Strumento di configurazione: compatibile PCS-Studio
