Relè di protezione di tensione PCS-9631

di sovratensionedi fattore di potenzatermico

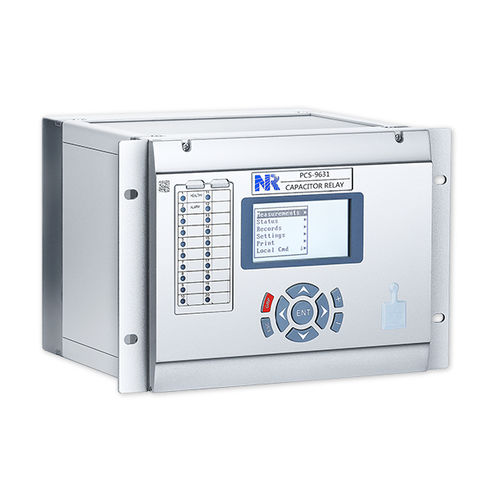

Panoramica Il PCS-9631 è un relè di protezione, controllo e monitoraggio progettato per banchi di condensatori shunt in sistemi a neutro solidamente connesso, con impedenza, con bobina di Petersen e non collegati a terra. Integra una libreria completa di funzioni di protezione, logica programmabile, I/O configurabili e tracking di frequenza, supportando IEC 61850, GOOSE e i principali protocolli SCADA per l'automazione della sottostazione.

Protezione e controllo

• Protezione di sovracorrente a più stadi (50P/51P) e sovracorrente RMS (51RMS).
• Sovracorrente in sequenza zero a sei stadi (50/51G), protezione squilibrio (60P/G) e sequenza negativa (46).
• Protezione sotto-corrente (37), sovraccarico termico (49), mancato intervento del circuito (50BF) e protezione meccanica (MR).
• Protezione sottotensione/sovratensione a due stadi (27/59) e differenziale di tensione fase/neutro (87V/87VN).
• Comando remoto e locale del circuito; logica programmabile e I/O configurabili; auto-regolazione della deriva tensione/corrente; tracking della frequenza integrato.

Monitoraggio e misure

• Misurazioni: corrente, tensione, potenza attiva/reattiva, fattore di potenza, energia, frequenza e armoniche.
• Supervisione di interruttore, TA e TV; supervisione del circuito di sgancio e autodiagnostica.
• Registratore di guasti e log eventi: fino a 1024 voci SOE (sganci, allarmi, cambi ingressi binari, azioni operatore).
• Oscillografia ad alta risoluzione configurabile dall'utente degli ultimi quattro record (compatibile COMTRADE).

Comunicazioni

• Supporta IEC 61850-8-1 MMS e GOOSE, IEC 61850-9-2 valori campionati, IEC 60870-5-103 e DNP3.0.
• Porte flessibili: più porte Ethernet 10/100Base-TX (RJ45) e 100Base-FX; interfacce seriali RS-485 e RS-232; RS-485 dedicato per sincronizzazione oraria; RJ45 frontale per test.
• Sincronizzazione dell'orologio tramite impulso, IRIG-B e SNTP.

Documentazione Catalogo e scheda tecnica disponibili: PCS-9631 Capacitor Relay (PDF).

Specifiche tecniche

• Applicazione: protezione e controllo di banchi di condensatori shunt (solidamente collegati, con impedenza, bobina di Petersen, non collegati).
• Funzioni chiave: sovracorrente multi-stadio, sequenza zero, squilibrio, sequenza negativa, sotto-corrente, malfunzionamento interruttore, sottotensione/sovratensione, protezioni differenziali, protezione termica e meccanica.
• Controllo e I/O: comando interruttore locale/remoto, logica programmabile, ingressi/uscite configurabili.
• Monitoraggio: misure delle grandezze elettriche, supervisione diagnostica e registrazione dei guasti.
• Comunicazioni: IEC 61850 (MMS, GOOSE, SV), IEC 60870-5-103, DNP3.0; porte Ethernet e seriali.
• Sincronizzazione temporale: impulso, IRIG-B, SNTP.
