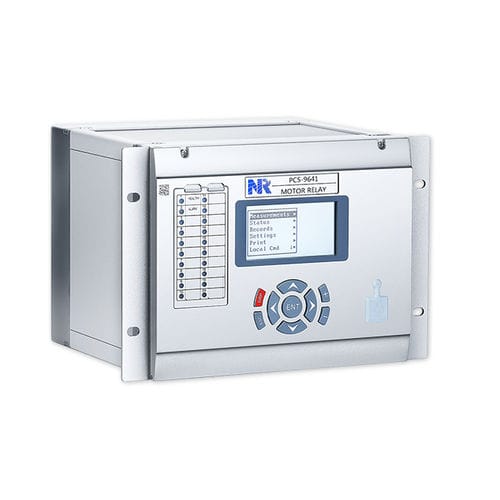

Relè di protezione di potenza PCS-9641
di sovraintensitàdi sottotensionecontro le sottofrequenze

Relè di protezione di potenza - PCS-9641 - NR Electric - di sovraintensità / di sottotensione / contro le sottofrequenze
Relè di protezione di potenza - PCS-9641 - NR Electric - di sovraintensità / di sottotensione / contro le sottofrequenze
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Valore misurato
di potenza, di sovraintensità, di sottotensione, contro le sottofrequenze, di sovraccarico, di sottointensità, di corrente, contro le sovrafrequenze, di squilibrio di fase, di temperatura, di assimmetria di fase, di circuiti di attivazione, di frequenza, di sovratensione, con dispersione a terra, termico, di assenza di fase, di tensione
Rete
trifase, AC
Applicazioni
motore
Comunicazione
RS485, Modbus, Ethernet
Normativa
IEC
Altre caratteristiche
con indicatore di guasti, programmabile, multifunzione, di potenza inversa, digitale

Descrizione

Panoramica del prodotto
Il relè PCS-9641 è un'unità di protezione, controllo e monitoraggio per motori su sistemi con messa a terra solida, messa a terra tramite impedenza, messa a terra con bobina di Petersen e sistemi non collegati a terra. Integra una libreria completa di funzioni di protezione, logica programmabile, I/O configurabili e tracciamento della frequenza. Il relè è basato su una piattaforma multiprocessore avanzata e supporta pienamente gli standard di bus di stazione e di processo IEC 61850, inclusi IEC 61850-8-1 (MMS, GOOSE).

Protezione e controllo
  • Protezione differenziale di corrente (87M)
  • Protezione contro le sovracorrenti (67P, 50P/51P)
  • Protezione sovracorrente neutro/terra (67G, 50/51G)
  • Protezione sensibile di guasto a terra (67SG/51SG)
  • Protezione sovracorrente di sequenza negativa (46)
  • Rilevamento conduttore interrotto (46BC)
  • Protezione guasto interruttore (50BF)
  • Protezione sotto-corrente (37)
  • Protezione sotto-tensione e sovratensione (27/59)
  • Protezione sovratensione di sequenza zero (59G)
  • Protezione sovratensione di sequenza negativa (47)
  • Elemento di sovraccarico termico (49)
  • Protezione temperatura RTD (RTD)
  • Protezione sottofrequenza, sovrafrequenza e variazione di frequenza (81U/O/R)
  • Protezione potenza inversa (32R)
  • Protezione sotto-potenza (37P)
  • Protezione fattore di potenza / fuori fase (55)
  • Inibizione del riavvio per numero di avviamenti per intervallo (66)
  • Sorveglianza del tempo di avviamento per proteggere da tempi di avviamento eccessivi e rotore bloccato (48)
  • Comandi di apertura/chiusura dell'interruttore locali e remoti
  • Auto-regolazione per deriva di tensione e corrente
  • Tracciamento della frequenza


Monitoraggio e misure
  • Misurazione di corrente, tensione, potenza attiva/reattiva, fattore di potenza, energia e frequenza
  • Monitoraggio dell'interruttore di circuito
  • Sorveglianza guasto TC
  • Sorveglianza guasto TV
  • Sorveglianza circuito di sgancio
  • Funzioni di autodiagnosi
  • Registratore di guasti: 64 registrazioni di guasto/disturbo e 8 registrazioni di forma d'onda di avviamento motore
  • Totale 1024 registrazioni SOE, inclusi sganci, allarmi, cambi di ingresso binario e azioni dell'operatore
  • 8 rapporti di avviamento motore; 64 rapporti di azione di protezione; 1024 registrazioni di allarmi di sorveglianza, operazioni di controllo e operazioni utente
  • Funzione completa di registrazione eventi: 64 guasti e sequenze operative, 64 forme d'onda di guasto, 256 rapporti di auto-sorveglianza e 1024 rapporti di variazione di segnali binari


Comunicazione
  • Fino a quattro porte 10Base-T/100Base-TX (RJ45) o due porte 100Base-FX con IEC 61850-8-1 (MMS, GOOSE)
  • Supporto per IEC 60870-5-103 su TCP/IP e DNP 3.0
  • Due porte posteriori RS-485 con IEC 60870-5-103 e MODBUS
  • Fino a sei porte 100Base-FX con IEC 61850-9-2 SV e GOOSE per messaggi critici in tempo reale
  • Una porta posteriore RS-485 per sincronizzazione orologio e una porta posteriore RS-232 per stampante
  • Porta RJ45 frontale per test e configurazione
  • Sincronizzazione orologio tramite impulso, IRIG-B e SNTP


Specifiche / Dati tecnici
  • Modello: PCS-9641
  • Funzionalità: Protezione, controllo e monitoraggio motore con libreria completa di funzioni di protezione (differenziale, sovracorrente, guasto a terra, sequenza negativa, sovraccarico termico, temperatura RTD, sotto/sovratensione, protezioni di frequenza, potenza inversa/sotto-potenza, fattore di potenza/fuori fase)
  • Avvio e supervisione: Inibizione riavvio (66) e sorveglianza del tempo di avviamento (48) per proteggere da tempi di avviamento eccessivi e rotore bloccato
  • Registrazione guasti e eventi: 64 registrazioni guasto/disturbo, 8 registrazioni forma d'onda avviamento motore, 64 forme d'onda di guasto, 256 rapporti di auto-sorveglianza e un totale di 1024 SOE e registrazioni per allarmi, controllo e operazioni utente
  • Comunicazioni: IEC 61850-8-1 (MMS & GOOSE), IEC 61850-9-2 (SV), IEC 60870-5-103 su TCP/IP, DNP 3.0, MODBUS; multiple porte RJ45 e fibra; RS-485 e RS-232; sincronizzazione orologio via impulso/IRIG-B/SNTP
  • Piattaforma: Piattaforma multiprocessore avanzata con logica programmabile e I/O configurabili
