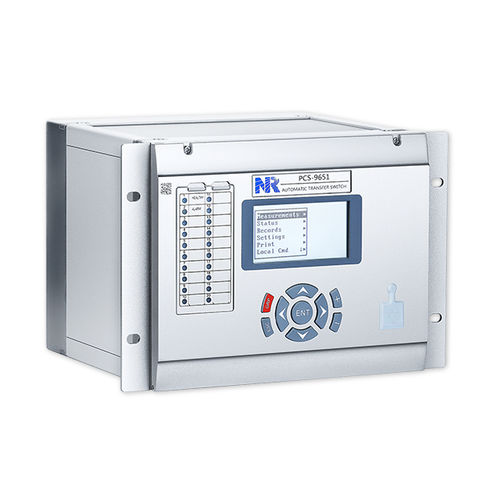

Commutatore di trasferimento automatica PCS-9651

per rackper generatore

Panoramica del prodotto
Il PCS-9651 è un relè per interruttore di trasferimento automatico (ATS) che monitora continuamente le linee di alimentazione e realizza il trasferimento automatico dalla sorgente primaria alla sorgente di backup per garantire l'alimentazione ininterrotta del carico. L'unità integra controllo remoto/locale e offre modalità di commutazione selezionabili per un funzionamento flessibile in sottostazione.

Funzioni

• Interruttore di trasferimento automatico (ATS)
• Controllo remoto/locale
• Monitoraggio stato interruttore
• Supervisione circuito di sgancio (TCS) e circuito VT (VTS)
• Autodiagnosi e regolazione automatica della deriva di tensione
• Gestione registri di eventi, allarmi e operazioni (report, SOE, FDR, log utente)
• Interfacce di comunicazione per automazione di sottostazione (IEC 61850, GOOSE)

Caratteristiche

• Rilevamento anomalie tramite ingressi di tensione e ingressi binari esterni (contatti ausiliari interruttore)
• Punto RJ45 in pannello frontale per test e messa in servizio
• Accetta ingressi analogici da CT/VT convenzionali e da CT/VT elettronici via merging unit
• Opzioni di connettore: terminale estraibile o terminale a vite per facilitare la sostituzione in sito
• Metodi di sincronizzazione oraria: SNTP, IEEE1588 (v2), PPS e IRIG-B
• Conformità completa a IEC 61850 con interfacce separate per station e process bus (MMS, GOOSE, 9-2 Sampling Value)

Specifiche tecniche

• Modello: PCS-9651
• Marca: NR Electric Co., Ltd.
• Funzione: ATS con controllo remoto/locale integrato
• Modalità di commutazione: fino a quattro modalità selezionabili
• Monitoraggio: stato interruttore, TCS, VTS
• Diagnostica: autodiagnosi, regolazione automatica della deriva di tensione
• Capacità registri: 64 rapporti operazione; 1024 registri allarmi; 1024 registri operazioni di controllo; 1024 log utente; 64 FDR; 1024 registri SOE
• Porti Ethernet: fino a quattro 10Base-T/100Base-TX (RJ45) o due 100Base-FX per IEC 61850-8-1 MMS e GOOSE
• Porti critici temporali: fino a sei 100Base-FX per IEC 61850-9-2 Sampling Value e GOOSE
• Porti seriali: due RS-485 posteriori (IEC 60870-5-103); un RS-485 per sincronizzazione orologio; un RS-232 per stampante
• Frontale: 1 porta RJ45 per test e configurazione
• Protocolli supportati: IEC 61850-8-1 MMS, IEC 61850-9-2 Sampling Value, GOOSE; IEC 60870-5-103 (incluso su TCP/IP); DNP 3.0
• Sincronizzazione tempo: SNTP, IEEE1588 (v2), PPS, IRIG-B
• Ingressi: ingressi di tensione e ingressi binari esterni; ingressi analogici via CT/VT o merging unit
• Opzioni connettore: terminale estraibile o terminale a vite per collegamento pannello/cabina
