Relè di protezione di fase PCS-9656

di correntedi sequenza di fasiper arco elettrico

Panoramica

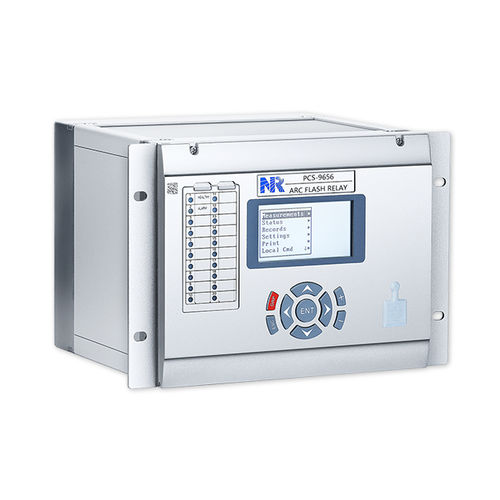

Il relè di protezione arco PCS-9656 fornisce protezione rapida delle sbarre e dei quadri elettrici in sottostazioni, centrali e impianti industriali. I sensori d'arco rilevano la luce dell'arco e trasmettono il segnale otticamente al relè per consentire l'eliminazione affidabile dei guasti e la protezione di persone e beni.

Funzionalità
Il PCS-9656 acquisisce le correnti di linea in ingresso e i segnali di arco localizzati tramite sensori d'arco per discriminare i guasti da arco. L'unità integra calcolo di protezione, uscite di scatto, registrazione eventi e interfaccia operatore. Fino a 12 ingressi di corrente possono essere integrati in un'unica unità. La trasmissione ottica tra sensori e relè riduce le interferenze elettromagnetiche e migliora l'affidabilità. Il dispositivo può essere installato in un quadro di protezione o nello switchgear locale.

Protezione

• Protezione arco
• Protezione per guasto interruttore fino a 6 interruttori (50BF)

Monitoraggio

• Supervisione dell'intensità dell'arco
• Supervisione guasto TC (trasformatore di corrente)
• Supervisione modulo trasferimento/ricezione
• Autodiagnostica

Misure

• Correnti di fase: Ia, Ib, Ic
• Correnti di sequenza: positiva/negativa/zero (I1, I2, I0)
• Angoli di fase: Ia^Ib, Ib^Ic, Ic^Ia

Registrazioni & log

• 64 report di scatto
• 1024 report di autodiagnostica
• 1024 report di logging
• 1024 SOE (sequence of events)
• 64 registrazioni di guasto con oscillogrammi (compatibile COMTRADE)

Comunicazioni & interfacce

• Fino a 4 porte Ethernet per automazione (opzionale)
• Due porte seriali RS-485
• Una porta RJ-45 sul frontale per il commissioning
• Protocolli: IEC 61850-8-1 MMS, IEC 60870-5-103, DNP 3.0

Specifiche tecniche

• Model: PCS-9656 Arc Flash Relay
• Supporta fino a 12 ingressi di corrente integrati in un'unica unità
• Acquisisce correnti di linea e segnali d'arco localizzati tramite sensori d'arco
• Conversione ottico-elettrica per la trasmissione sensore→relè per evitare interferenze elettromagnetiche
• Funzioni integrate: calcolo di protezione, uscite di scatto, registrazione eventi, interfaccia operatore
• Installazione: quadro di protezione o switchgear locale
• Protezione per guasto interruttore: fino a 6 interruttori (50BF)
• Misurazioni: correnti di fase (Ia, Ib, Ic), correnti di sequenza (I1, I2, I0), angoli di fase (Ia^Ib, Ib^Ic, Ic^Ia)
• Memoria: 64 report di scatto, 1024 report di autodiagnostica, 1024 report di logging, 1024 SOE, 64 registrazioni di guasto compatibili COMTRADE con oscillogrammi
• Comunicazioni: fino a 4 porte Ethernet (opzionale), 2 porte RS-485, 1 porta RJ-45 per commissioning
• Conformità protocolli: IEC 61850-8-1 MMS, IEC 60870-5-103, DNP 3.0
