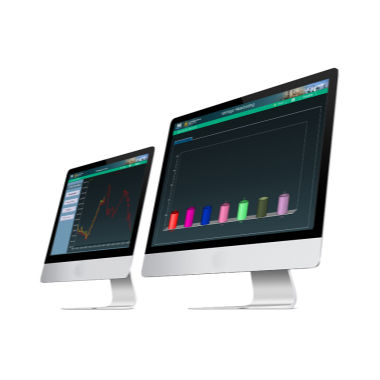

Sistema di gestione per applicazioni industriali PCS-9000

Panoramica
PCS-9000 Distribution Management System (DMS) è una soluzione completa hardware e software per i centri di controllo della distribuzione. Centralizza monitoraggio in tempo reale, controllo, analisi e ottimizzazione delle operazioni quotidiane della rete di distribuzione utilizzando SCADA come dati di base e GIS come piattaforma di visualizzazione.

Capacità del fornitore
NR fornisce servizi end-to-end che includono pianificazione dell'automazione, progettazione del sistema, installazione software/hardware, messa in servizio, gestione progetti, ingegneria, manutenzione e supporto post-vendita. I servizi sono personalizzabili in base ai requisiti dell'operatore e alle normative locali.

Norme e architettura
PCS-9000 DMS è progettato per conformarsi agli standard IEC 61970 e IEC 61968. Offre un ambiente unificato per l'automazione del dispatch e integra operazioni in tempo reale con applicazioni avanzate e un'architettura orientata ai servizi.

SCADA
Il sottosistema SCADA fornisce monitoraggio in tempo reale e controllo delle risorse di distribuzione (alimentatori, interruttori, unità ring main, stazioni di commutazione, trasformatori di distribuzione). Le funzioni fornite includono:

• Acquisizione dati
• Elaborazione dati
• Controllo e regolazione
• Sequence of Events (SOE)
• Calcoli in tempo reale e valutazioni statistiche
• Topologia di rete
• Dati storici
• Gestione dei dispositivi
• Gestione dei cambi turno
• Sincronizzazione orologi
• Gestione delle autorizzazioni

Network Analysis and Optimization (NAO)
NAO fornisce modellazione di rete e analisi avanzate basate sulla topologia di distribuzione e modelli compatibili CIM. Funzioni chiave includono:

• Modellazione della rete
• Analisi topologica
• Fault Location, Isolation and System Restoration (FLISR)
• Stima di stato (SE)
• Calcolo di flusso di potenza
• Analisi dei cortocircuiti (SCA)
• Controllo automatico Volt-VAR (AVC)
• Riconfigurazione ottimale degli alimentatori
• Previsione dei carichi (LF)
• Gestione dei carichi
• Colorazione dinamica

Sistema di gestione delle interruzioni (OMS)
OMS supporta operazioni di interruzione digitali e senza carta, basate su worksheet e un motore workflow per ridurre l'intensità del lavoro e migliorare efficienza e qualità. Capacità principali:

• Gestione dei workflow
• Personalizzazione delle worksheet
• Configurazione delle regole operative
• Configurazione delle autorizzazioni e operazioni delle worksheet
• Gestione delle richieste di manutenzione per interruzioni
• Pianificazione delle interruzioni
• Analisi delle interruzioni e indici
• Gestione delle richieste di garanzia di fornitura
• Gestione delle emergenze
• Gestione equipaggi e risorse
• Servizi interattivi OMS-SCADA
• Gestione dei turni
• Gestione del registro di dispatch

Sistema di gestione delle chiamate guasto
Questo modulo clienti elabora e analizza le chiamate guasto e collega l'operatore CSR ai dati di sistema. Dati acquisibili:

• Dati di modello topologico per apparecchiature di rete
• Dati SCADA in tempo reale
• Dati Automatic Meter Reading (AMR)
• Storico delle chiamate guasto
• Registri storici dei guasti degli apparati
• Parametri degli apparati

Dispatcher Training Simulator (DTS)
DTS fornisce un ambiente di simulazione non intrusivo per la formazione dei dispatcher, esercitazioni anti-guasto e analisi operativa. Riproduce scenari normali e di guasto senza interferire con il SCADA reale. Funzionalità:

• Sistema di distribuzione simulato
• Formazione operatori
• Esercitazioni anti-guasto
• Formazione su interruzioni e ripristino
• Analisi e validazione operativa

Enterprise Service Bus (ESB)
PCS-9000 ESB è uno strato di integrazione event-driven con un motore di messaggistica XML per abilitare scambi sincroni e asincroni e la condivisione di servizi tra sistemi. Pattern di messaggistica forniti:

• Messaggistica sincrona
• Messaggistica asincrona
• Point-to-point
• Publisher/subscriber

Feeder Automation (FA)
FA abilita calcoli di topologia in tempo reale rapidi basati sulle relazioni tra dispositivi per supportare commutazione automatica e coordinamento di protezione.

Specifiche tecniche

• Modello: PCS-9000 Distribution Management System
• Destinazione: centri di controllo distribuzione e automazione di rete
• Standard: conforme IEC 61970 e IEC 61968
• Sorgenti dati: SCADA come base, GIS per visualizzazione
• Capacità: gestione in tempo reale, automazione integrata del dispatch, analisi avanzata
• Moduli: SCADA, NAO, OMS, Trouble Call Management, DTS, ESB, FA
• ESB: event-driven con motore XML e multipli pattern di messaggistica
• Supporta: modellazione rete, SE, FLISR, flusso di potenza, SCA, AVC
• Supporto operativo: gestione interruzioni/workflow, gestione equipaggi/risorse, registri dispatch
