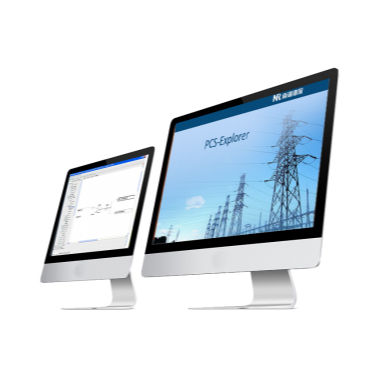

Software di gestione PCS-Explorer

configurazionedi attivazioneper rete elettrica

Panoramica
PCS-Explorer è un software di messa in servizio per la configurazione e il debug degli IED dei dispositivi della serie PCS. Fornisce configurazione visuale basata su template di ingressi, uscite e parametri e supporta sia la preparazione offline del progetto sia la messa in servizio online.

Funzioni

• Gestione centralizzata delle configurazioni per tutti i dispositivi in una sottostazione
• Creazione dispositivi da driver template e import/aggiornamento driver
• Configurazione offline di hardware, LCD e set di parametri
• Configurazione visuale dei dispositivi: attivazione/disattivazione di funzioni di protezione e logica, mappatura dei segnali
• Debug online e download: compressione dei pacchetti driver e download sui dispositivi
• Gestione multi-utente e configurazione HMI per livelli utente
• Interfaccia in russo disponibile

Debug online
Supporta ispezione online e debug interattivo dei dispositivi connessi per verificare il funzionamento dopo il download.

• IEC103Tool: monitor di comunicazione basato su IEC 60870-5-103 per visualizzare lo stato in tempo reale del dispositivo
• Debug visibile: modalità di modifica e online con doppio clic sulla linea di connessione per caricare e visualizzare i valori operativi; supporto per debug batch
• Diagnosi dispositivo: invio di comandi diagnostici e ricezione di report di stato
• Debug LCD virtuale online: LCD virtuale replica le operazioni del pannello per navigare, cercare e impostare valori analogici/di stato, report e indicatori LED

Capacità di IEC103Tool

• Visualizzare informazioni dispositivo in tempo reale: info di base, valori campionati, stati, report e impostazioni
• Salvare localmente info dispositivo, stato o misure
• Visualizzare, aggiornare, esportare e cancellare report dispositivo
• Aprire automaticamente il software di analisi delle waveforms e caricare file di waveform
• Modificare, scaricare, stampare, esportare e importare impostazioni
• Password per il download delle impostazioni di gestione e funzioni di controllo remoto
• Test uscite binarie, reset segnali e sincronizzazione oraria

Configurazione impostazioni offline
Gestione completa offline dei gruppi di impostazioni e dei file per la preparazione e verifica del progetto.

• Selezione del gruppo impostazioni attivo: Global + Group1–Group30 (un gruppo attivo in esecuzione)
• Configurazione impostazioni: parametri globali (sistema, link logici, comunicazione) e impostazioni di gruppo (protezione)
• Operazioni file impostazioni: stampa/anteprima, import/export
• Download impostazioni: download diretto sul dispositivo; download riuscito provoca riavvio del dispositivo per convalidare le impostazioni
• Upload impostazioni: recuperare impostazioni dal dispositivo e confrontare/applicare al progetto

Impostazione del dispositivo
Strumenti per gestire metadata del dispositivo, moduli hardware, LCD e proprietà dei protocolli.

• Modifica informazioni dispositivo: nome progetto, versione file utente, orario modifica
• Configurazione hardware: numeri slot, nomi moduli, tipi e descrizioni
• Market Ordering Table (MOT): selezionare lingua, protocollo, versione SW/HW; esportabile in Excel
• Configurazione funzioni e gruppi di funzione: abilitare/disabilitare funzioni e assegnazioni di gruppo
• Raggruppamento segnali: rinominare segnali utente e modificare gruppi definiti dall'utente
• Configurazione LCD: supporta 320×240 e 240×128, importare e modificare grafici LCD, configurare sette tasti di scelta rapida
• Configurazione IEC61850: modificare proprietà IED, AccessPoint e LDevice per il mapping IEC61850
• Import/upgrade driver: importare file driver da altre fonti o dispositivi in funzione (offline/online) senza perdere le configurazioni correnti

Altri protocolli e utility
Supporto aggiuntivo di protocolli e utility per l'integrazione con strumenti di test e sistemi SCADA.

• Configurazione DNP3: mappare punti di comunicazione DNP e import/export se il dispositivo supporta DNP 3.0
• Esportazione RIO: esportare RIO (Relay Interchange Omicron) dalla configurazione offline o dal dispositivo per l'OMIcron tester (supportato per protezione di distanza PCS-902 e PCS-931)
• Esportazione informazioni di comunicazione: segnali dataset IEC61850, segnali di controllo remoto e mappe DNP
• Operazioni batch e flussi di lavoro multi-utente

Specifiche tecniche

• Protocolli supportati: IEC 60870-5-103 (IEC103Tool), IEC 61850, DNP 3.0 (dove supportato)
• LCD virtuale replica le operazioni del pannello convenzionale per dispositivi senza LCD
• Risoluzioni LCD preimpostate: 320×240 e 240×128
• Gruppi impostazioni attivi: Global + Group1–Group30 (un gruppo attivo alla volta)
• Debug online batch: fino a 20 segnali simultanei in una finestra
• Esportazione RIO per funzioni specifiche (protezione di distanza PCS-902, PCS-931)
• Esportazione MOT in Excel e compressione/download di pacchetti driver su dispositivi PCS
• Supporto autorizzazioni multi-utente e configurazione HMI per livelli
• Interfaccia in russo disponibile
