Panoramica
Per far fronte all'aumento della capacità di trasmissione e alle tensioni di sistema più elevate, il trasformatore elettronico di corrente/tensione PCS-9250 AC integra tecnologie di misura elettronica avanzate adatte a misure e protezioni. ECT/EVT eliminano la saturazione magnetica e la risonanza ferromagnetica, offrono ampio campo dinamico, larga banda di frequenza e ingombro compatto. Progettati per GIS e AIS, sono stati testati in laboratorio e impiegati in stazioni di trasformazione a livello mondiale.

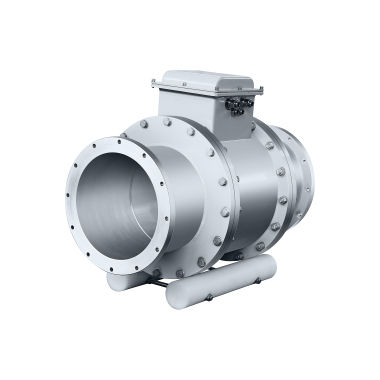

Trasformatore elettronico CT/VT in applicazione GIS
Il PCS-9250 AC per GIS è applicabile a apparecchiature con isolamento a gas a 110 kV (220 kV, 330 kV o 500 kV) per la misura di corrente e tensione primaria. I segnali di uscita sono inviati a dispositivi di misura digitalizzati, unità di controllo bay e relè di protezione. L'installazione può essere interna o esterna.

• Corpo principale: Comprende serbatoio del trasformatore, flangia adattatrice, distanziatore di isolamento, conduttore primario e sensori di corrente e tensione integrati. Lo spazio tra conduttore primario e serbatoio è riempito con gas isolante SF6.
• Sensore primario: Composto da due sensori ridondanti; ogni sensore include un CT a bassa potenza (LPCT), una bobina ad aria e un divisore di tensione capacitivo coassiale.
• Modulo remoto: Due moduli remoti ridondanti ricevono e processano le uscite di LPCT, bobine ad aria e divisore capacitivo. I segnali elaborati vengono trasmessi alle unità di merging tramite fibra ottica. Sensori primari e moduli remoti sono installati sul lato di alta tensione in configurazione duplicata.

Trasformatore elettronico CT/VT in applicazione AIS
Per le sottostazioni AIS (110 kV, 220 kV, 330 kV o 500 kV) il PCS-9250 AC misura corrente e tensione primaria e fornisce uscite a dispositivi di misura digitali, unità di controllo bay e relè di protezione. Supporta installazioni interne ed esterne.

• CT elettronico in AIS: Comprende sensore primario (un LPCT, due bobine ad aria e una bobina di acquisizione corrente HV sul lato HV), moduli elettronici remoti doppi (lato HV) che producono uscite ottiche digitali, isolatore ottico e unità di merging.
• VT elettronico in AIS: Comprende divisore capacitivo (converte HV in segnali LV e può fungere da supporto di comunicazione), moduli elettronici remoti doppi (lato LV) che producono uscite ottiche digitali in serie, e unità di merging collocata nella sala controllo per fornire segnali di tensione trifase ai dispositivi di protezione e controllo tramite IEC60044-8 o IEC61850-9-1/2.
• Gruppi CT/VT elettronici in AIS: Soluzioni integrate che combinano ECT e EVT: sensori di corrente primaria (un LPCT, due bobine ad aria e una bobina estraibile HV), moduli remoti doppi, divisore capacitivo e unità di merging.

Trasformatori elettronici CT/VT media e bassa tensione
Le varianti MV/LV sono destinate a quadri 10 kV–35 kV o installazione esterna per la misura di corrente e tensione primaria. Le uscite sono fornite a dispositivi di misura digitali, unità di controllo bay e relè di protezione. I componenti tipici includono LPCT, moduli di trasporto e unità di acquisizione locali.

Caratteristiche / specifiche tecniche

• Nessuna saturazione magnetica
• Nessuna risonanza ferromagnetica
• Ampio campo dinamico di misura
• Larga banda di frequenza
• Struttura compatta
• Adatto per applicazioni GIS e AIS; tensioni di sistema tipiche: 110 kV, 220 kV, 330 kV, 500 kV
• Applicazioni MV/LV: quadri 10 kV–35 kV
• Uscite tipiche: dispositivi di misura digitalizzati, unità di controllo bay e relè di protezione
• Uscite unità di merging compatibili con IEC60044-8 e IEC61850-9-1/2
• Sensori primari e moduli remoti ridondanti per alta disponibilità
