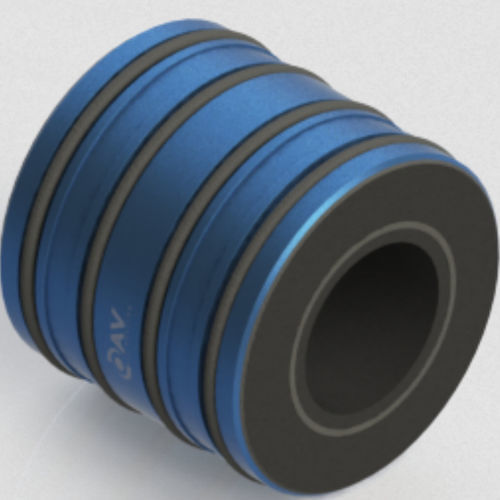

Cuscinetto liscio radiale OAVTB100i50linearecon cuscino d'ariain alluminio
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- radiale, lineare, con cuscino d'aria
- Materiale
- in carbonio, in alluminio
- Altre caratteristiche
- di appoggio
- Diametro interno
50 mm
(1,97 in)- Lunghezza
91,4 mm
(3,6 in)
Descrizione
Boccole pneumatiche di spinta a 3 vie senza attrito 0,41 Mpa (60 psi)
Materiale/finitura dell'alloggiamento - Alluminio 7075 di qualità aeronautica
Pressione d'ingresso - 40 psi - 100 psi massimi
Materiale poroso - Carbonio
Filettature delle porte di pressione - M5 x 0,8
Durata di vita - Infinita
Capacità di carico radiale - 871,4 N (195,9 libbre)
Capacità di carico di spinta - 862,1 N (193,8 libbre)
Rigidità radiale - 0,63 lbs/μ in (110 N/μm)
Momento di rotazione massimo - 46 lbs-in (5,2 N-m)
Diametro esterno (OD) della boccola - 99,49 mm + .13/-.00
Peso della boccola - 1237,9 g
Diametro esterno (OD) albero consigliato - 50 mm - .02
Portata - 28,5 SCFH (13,5 NLPM)
Dimensioni del foro dell'alloggiamento Metodo O-Ring - 100,4 mm + .000/-.127
Dimensioni del foro dell'alloggiamento Metodo di pressatura leggera - 99,525 mm + .000/-.035
---
