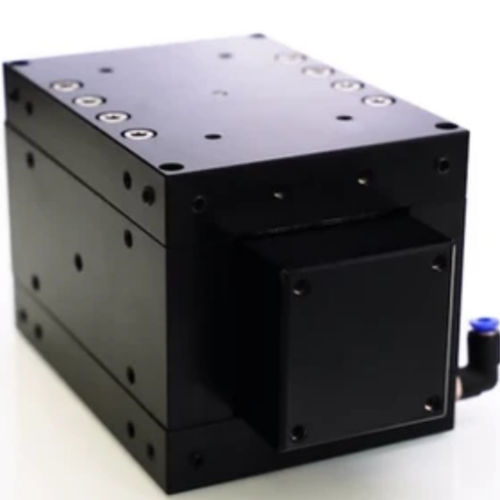

Guida lineare a pattino BOX

a cuscino d'ariadi precisionea coda di rondine

Guide a profilo OAV serie Box realizzate in materiale leggero di qualità aeronautica, movimento lineare ultra preciso, privo di vibrazioni e di manutenzione, pronto per l'installazione, funzione di freno di bloccaggio integrata, attraverso il pretensionamento del cuscinetto d'aria, per un posizionamento di massima precisione Rettilineità locale .25 µm per 25 mm di corsa Errore massimo 2 µm per 1000 mm di corsa Planarità .0005 mm o .00002 in Dimensioni del carrello 80 mm x 80 mm e 75 mm di lunghezza Corsa 50 mm/100 mm/200 mm/300 mm o corsa personalizzata Dimensioni della barra di guida 40 mm x 40 mm Altezza di montaggio 80 mm Peso del carrello .86 kg (1,89 lb) Peso totale 2.8 kg (corsa di 100 mm) Lunghezza della barra guida Personalizzato Flusso d'aria 4.6 nlpm Passo 78 N-m Rullo 78 N-m Imbardata 78 N-m Rigidità Y 183 N/μ Rigidità Z 183 N/μ
