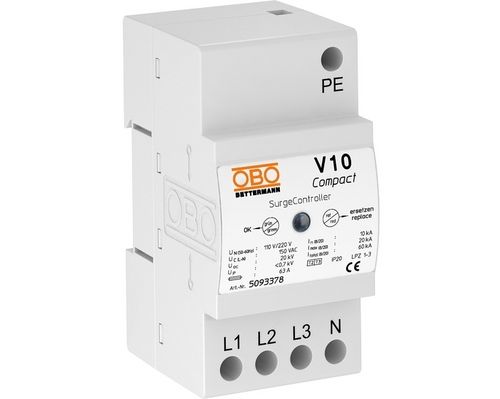

Limitatore di sovratensione di tipo 2 V10 Compact

di tipo 3classe IIclasse III

Descrizione del prodotto
Il V10 Compact è un dispositivo di protezione contro le sovratensioni compatto per montaggio su guida DIN da 35 mm. Progettato per sotto-distributori e protezione dei dispositivi, fornisce protezione combinata Tipo 2+3 con risposta rapida e resistenza ai correnti di fulmine testata. Adatto per sistemi TN e TT, dispone di indicazione visiva dello stato e imballaggio ecologico.

Caratteristiche principali

• Protezione contro le sovratensioni nei sotto-distributori secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di arresto fino a 20 kA (8/20) totale
• Sistemi varistori ad alte prestazioni
• Dispositivo di separazione termica e dinamica integrato con segnalazione visiva
• Applicazione: sotto/distributori di piano e protezione dei dispositivi
• Testato per corrente di fulmine
• Garanzia 5 anni
• Dichiarazione di conformità CE e conformità Eurasiana (EAC)
• Transizione da LPZ 1 a LPZ 3
• Protezione secondo DIN EN 61643-11 / IEC 61643-11 (Tipo 2+3)
• Imballaggio senza plastica; interamente in cartone riciclato
• Impronta di CO2 (PCF) disponibile

Specifiche tecniche

• Numero di poli: 2
• Forma di rete: Tutte (TN, TN-C-S, TN-S, TT)
• Segnalazione sul dispositivo: Visiva
• Grado di protezione: IP20
• Corrente nominale di scarica (8/20 µs) [L-N]: 10 kA
• Corrente nominale di scarica (8/20 µs) [N-PE]: 10 kA
• Versione per atmosfere esplosive: no
• Classe di prova, tipo 1: no
• Segnalazione remota: no
• Classe di prova, tipo 2: sì
• Classe di prova, tipo 3: sì
• Tensione nominale AC (50/60 Hz): 230 V
• Tensione continua massima AC: 255 V
• Fusibile di backup integrato: no
• Versione poli: 1+N/PE
• Tipo di installazione: Guida DIN 35 mm
• Adatto per uso esterno: no
• Protezione massima lato rete: 63 A gG
• Conforme ROHS: sì
• Temperatura di esercizio, min.: -40 °C
• Temperatura di esercizio, max.: 70 °C
• Intervallo di temperatura consentito, min.: -40 °C
• Intervallo di temperatura consentito, max.: 70 °C
• Coppia di serraggio: 2 Nm
• SPD secondo IEC 61643-11: Classe II+III
• SPD secondo EN 61643-11: Tipo 2+3
• Zona di protezione fulmini (LPZ): 1→3
• Corrente massima di scarica (8/20 μs): 20 kA
• Corrente d'urto dell'arrestatore (8/20 µs) [totale]: 20 kA
• Capacità di estinzione della corrente di seguito (eff) [N-PE]: 0,1 kA
• Tempo di risposta: <25 ns
• Fusibile di backup massimo: 63 A
• Protezione massima lato rete (ripetuta): 63 A gG
• Dimensione (come elencata): 255V
• Umidità, min.: 5 %
• Umidità, max.: 95 %
• Sezione conduttore, flessibile (fili sottili), min.: 2,5 mm²
• Sezione conduttore, flessibile (fili sottili), max.: 10 mm²
• Sezione conduttore, flessibile, min. (AWG): 13 AWG
• Sezione conduttore, flessibile, max. (AWG): 8 AWG
• Sezione conduttore, rigido (monofilo/multifilo), min.: 2,5 mm²
• Sezione conduttore, rigido (monofilo/multifilo), max.: 10 mm²
• Sezione conduttore, rigido, min. (AWG): 13 AWG
• Sezione conduttore, rigido, max. (AWG): 8 AWG
• Unità minima di vendita: 1 pezzo
