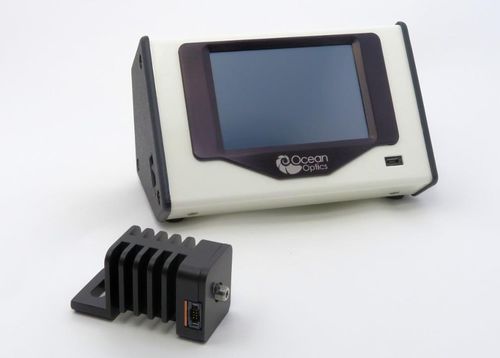

Modulo controller compatto LDC-1C

Il LED Current Driver Controller (LDC-1C) di Ocean Optics è un driver e controller compatto a canale singolo per una nuova generazione di moduli di sorgente luminosa (LSM) a LED. L'LDC-1C è un dispositivo facile da usare, guidato da un menu. Legge automaticamente le informazioni di identificazione e di funzionamento memorizzate nell'LSM e si configura in modo appropriato, proteggendo così l'LSM da potenziali danni dovuti a una corrente eccessiva. L'LDC-1C è completamente autonomo; per il funzionamento non è necessario alcun dispositivo di ingresso esterno. L'LDC-1C può anche essere collegato a una sorgente esterna, come un generatore di funzioni o un segnale di modulazione proveniente da uno spettrometro o da un altro dispositivo elettronico. Le sezioni seguenti forniscono istruzioni per il disimballaggio e la configurazione del controllore LDC-1C e degli LSM. Disimballaggio dell'apparecchiatura LED procedura 1. Disimballare con cura il controller LED e i moduli lampada. 2. Ispezionare l'esterno dei dispositivi e verificare che non vi siano danni. Non utilizzare il dispositivo in presenza di danni. 3. Utilizzare questo strumento in un ambiente di laboratorio pulito. Descrizione del componente Touchscreen Display multifunzione utilizzato sia per la visualizzazione grafica della corrente dell'LSM sia per fornire un metodo di input per la selezione delle funzioni desiderate. Connettore micro USB Fornisce l'accesso per il caricamento del firmware sul controller. LSM L'LDC-1C è stato progettato per funzionare perfettamente con i moduli di sorgente luminosa LED (LSM) di Ocean Optics. Il diagramma seguente mostra i connettori dell'LSM. Collegamento del controller LDC-1C e della sorgente luminosa Per configurare l'LDC-1C e l'LSM, procedere come segue.
