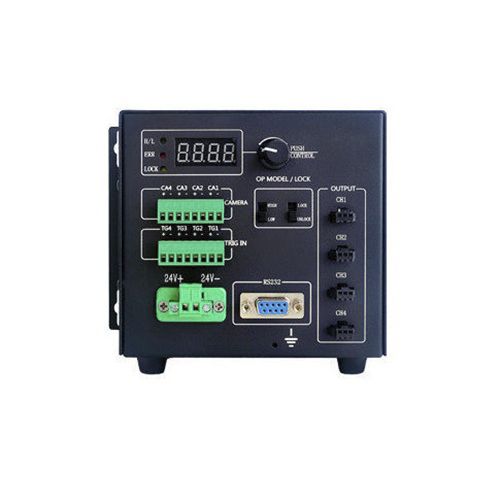

Controllore d'illuminazione LED HDT24-70W-4DT-V2

4 canaliintensità luminosa regolabileper visione artificiale

La serie di regolatori digitali di sorgenti luminose offre 256 livelli di controllo della luminosità, display digitale, quattro vie ad alta potenza, con modalità di pilotaggio stroboscopica e continua (lunga luminosità) di due sorgenti luminose, una varietà di impostazioni di funzione e un funzionamento semplice. Sono disponibili tre modelli tra cui scegliere: HDT24-70W-4DT, HDT24-150W-4DT e HDT48-150W-4DT, per soddisfare le diverse esigenze dei clienti.Caratteristiche:Manopola/modalità di comunicazione seriale per il controllo della luminositàLa porta seriale fornisce 256 livelli di regolazione della luminosità (0-255)L'innesco esterno adotta un design di isolamento dell'optoaccoppiatore per garantire la precisioneSalvataggio dallo spegnimento, protezione da sovraccarico/cortocircuitoFunzioni del pannello:Interruttore di alimentazione: Presa a tre teste per ingresso AC (AC100-240V 50/60Hz). Commuta tra ON (1) e OFF (0).Interfaccia RS232: Si collega al computer host per il controllo della luminosità e del soft trigger tramite Advanced Vision Builder (AVB). Protocollo: RS232, velocità di trasmissione: 115200. Canali: I96, I97, I98, I99 (1-4 canali). Valori di luminosità: 1-256.Porta di ingresso trigger: Quattro ingressi di trigger (TG1-TG4), ciascuno con terminali + e -. Supporta la selezione del segnale di fronte al fronte di salita/discesa.Uscita di trigger: Emette impulsi da 12 V all'ingresso di attivazione della telecamera, con capacità di pilotaggio >100 mA.Display digitale: Display a quattro cifre a sette segmenti che visualizza il numero del canale e la luminosità (0-255).Indicatore di stato: H/L (fronte di salita/discesa), ERR (errore di sistema), LOCK (indicazione di blocco del set).Manopola con funzione di tasto: Manopola con funzione di tasto: premere per cambiare canale, ruotare per regolare la luminosità: LOCK disabilita la regolazione della luminosità ed entra in modalità trigger; UNLOCK consente l'impostazione della luminosità. Salva le impostazioni passando da UNLOCK a LOCK dopo aver premuto a lungo la manopola.Selezione dell'impulso di ingresso del trigger: Commutazione tra HIGH (fronte di salita) e LOW (fronte di discesa).Interfaccia sorgente luminosa a quattro vie: CH1-CH4 corrispondono ai numeri seriali di ingresso/uscita del trigger.Modalità di lavoro:Modalità luce lunga: Il controller aziona la sorgente luminosa in modo continuo dopo l'attivazione valida fino al rilevamento dell'attivazione inversa: Il controller illumina la sorgente luminosa per 1,2 ms dopo l'attivazione valida e invia l'attivazione alla telecamera: Passare da una modalità all'altra premendo il tasto PUSH e attivando l'interruttore di blocco.Metodi di controllo:Tramite gli strumenti di controllo della sorgente luminosa OdinVision (porta seriale, software AVB): Selezionare la porta, impostare il baud rate su 115200, controllare lo stato impulsivo/continuo, regolare la luminosità per ogni canale.Stato impulsivo: Utilizzato per l'attivazione di telecamere ad alta precisione, accuratezza al microsecondo.Stato continuo: Controllo tradizionale, apertura/chiusura della sorgente luminosa secondo le necessità.Controllo diretto della macchina: Utilizzare la manopola del pulsante di commutazione per selezionare il canale e regolare la luminosità.Tabella delle specifiche del modello:ModelloHDT24-70W-4DT-V2HDT24-150W-4DT-V2HDT24-300W-4DT-V2Manuali d'usoModalità di azionamentoTensione costante (continua/strobo)DownloadModalità di dimmeraggio256 livelli di controllo PWMManopola rotante/RS232Frequenza PWM120KHzTensione di ingresso24VCanali4Tensione di uscita24VM Corrente di uscita massima3A6.3A12,5AMax Potenza di uscita72W150W300WTensione di innesco esternaDC5V～24V (~5,6mA)Ritardo di innesco<30μs (dipendente dal carico)Temperatura di funzionamento/umidità0-40°C, 20-85% UR (non condensante)Temperatura di stoccaggio/umidità-20-60°C, 20-85% UR (non condensante)Metodo di raffreddamentoRaffreddamento naturaleDimensioni della forma:Specifiche tecniche:Controllo della luminosità: 256 livelli (0-255)Interfaccia di controllo: Manopola, RS232 (velocità di trasmissione 115200) Canali: 4Tensione di ingresso: 24VTensione di uscita: 24VCorrente massima di uscita: 3A / 6,3A / 12,5A (a seconda del modello)Potenza massima di uscita: 72W / 150W / 300W (a seconda del modello)Frequenza PWM: 120KHzTensione di attivazione esterna: DC5V-24V (~5,6mA)Ritardo di attivazione: <30μs (in funzione del carico)Temperatura/umidità di funzionamento: 0-40°C, 20-85% RH (non condensante)Temperatura/umidità di stoccaggio: -20-60°C, 20-85% RH (non condensante)Raffreddamento: Raffreddamento naturale
