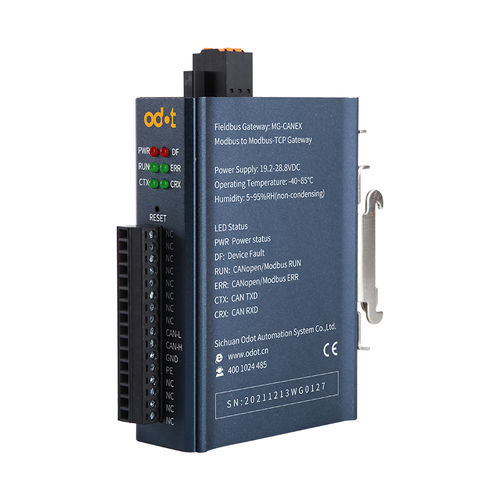

Convertitore di protocolli MG-CANEX

di comunicazioneModbusCANopen

Convertitore di protocollo MG-CANEX Convertitore di protocollo da CANopen a Modbus TCP MG-CANEX è un convertitore di protocollo da CANopen a Modbus TCP. Il dispositivo svolge il ruolo di master nella rete CANopen e può essere collegato ai dispositivi slave CANopen standard. La trasmissione dei dati supporta PDO, SDO e il controllo degli errori supporta Heartbeat. Supporta l'invio di messaggi sincroni e asincroni. In qualità di server TCP nella rete Modbus TCP, il dispositivo può essere accessibile da 5 client TCP contemporaneamente e può essere collegato al controllore PLC e a vari tipi di software di configurazione. Parametri tecnici Si prega di utilizzare il prodotto entro i parametri indicati per ottenere prestazioni migliori. Parametri ambientali Temperatura di lavoro: -40~85℃/-20~70℃ opzionale Temperatura di stoccaggio: -45~125℃ Umidità di lavoro: 5%~95% (nessuna condensa) I parametri di alimentazione Numero di porte di alimentazione: 1 via Gamma di tensione di ingresso: 19,2～28,8VDC, tensione di isolamento 3KV Consumo di energia: Max.110mA@24V Parametri Ethernet Codice funzione Modbus TCP: 0x01，0x02，0x03，0x04，0x05，0x06，0x0F，0x10 Numero di porte Ethernet: 2PC di RJ45，10M，100M adaptive rate con funzione di switch Protocollo di rete: ETHERNET，ARP，IP，TCP，ICMP Numero di connessioni TCP: Le cinque più grandi Archivio dati Modbus: 0xxxx area（ bobina ）：8192 Bit 1xxxx area（ Ingresso discreto ）：8192 Bit area 3xxxx (registro di ingresso) ）：2048 Parola area 4xxxx (registro di attesa) ）：2048 Parola Parametri CANopen Velocità di trasmissione CAN: 10K~1Mbps Protocollo CAN: CANopen Numero di slave supportati: 16 stazioni Funzioni PDO: Supporto trasmissione dati TPDO, RPDO Funzioni SDO: Sono supportati trasferimenti SDO veloci fino a 4 byte Controllo degli errori: Supporto dell'Heartbeat
