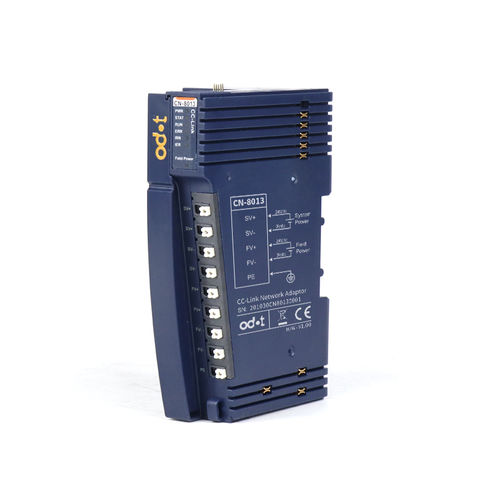

Modulo I/O digitale CN-8013

analogicoCC-Linka 16 I/O

Scheda di rete CC-Link CN-8013 1 Panoramica del modulo L'adattatore di rete CN-8013 CC-Link supporta la comunicazione standard CC-Link Ver. 2 e può monitorare lo stato di comunicazione dei moduli IO in tempo reale Parametri tecnici Parametri hardware dell'adattatore Potenza del sistema: nominale: 24Vdc, intervallo: 19.2～28.8VDC Protezione dall'inversione: SÌ Consumo di energia: 110mA@24Vdc Corrente di alimentazione del bus interno: massima: 2,5A@5Vdc Isolamento: isolamento tra alimentazione di sistema e alimentazione di campo Alimentazione: nominale: 24Vdc, intervallo: 19,2～28,8VDC Corrente di alimentazione di campo: max. DC 8A Moduli IO supportati: 32 pezzi Cablaggio: max. 1,5 mm² (AWG 16) Tipo di montaggio: guida DIN da 35 mm Dimensioni: 115*51,5*75mm Peso: 130g Specifiche ambientali Temperatura di funzionamento: 40~85℃ Umidità di funzionamento: 5%-95% (senza condensa) Classe di protezione: IP20 Parametro CC-Link Protocollo CC-Link Ver.2 Tipo di stazione Stazione del dispositivo remoto Numero di stazioni logiche Stazioni occupate 1, 2, 3, 4 Impostazione loop esteso 1 volta, 2 volte, 4 volte, 8 volte Capacità dati I/O Capacità RX/RY (bit) max. 896 Capacità RWr/RWw (parola) max. 128 Velocità di trasmissione 156K/625K/2,5M/5M/10Mbps Stazione del nodo (numero di stazione) 1~64 (configurazione dell'interruttore DIP)， quando il valore dell'interruttore DIP non è 1~64, il numero di stazione obbligatorio è 1. Interfaccia Terminale a vite a 5 pin Lunghezza massima del bus 1200m (156kbps) Resistenza terminale 120ohm
