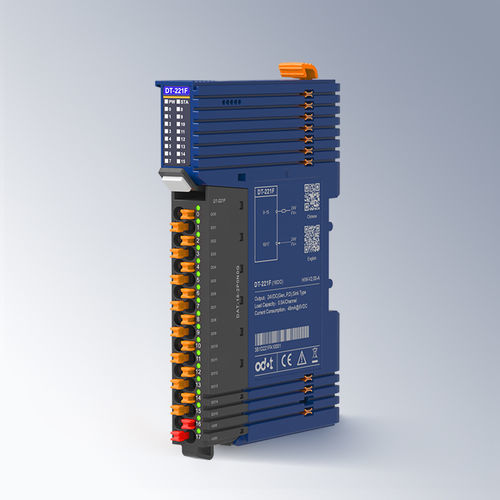

Modulo di uscita digitale DT-221F

16 canali16 uscite digitalidi corrente

Modulo di uscita digitale a 16 canali 24VDC/NPN/livello basso è valido Caratteristiche del modulo - Il modulo supporta 16 canali di uscita digitale, il livello basso di uscita è valido e la tensione di uscita è 0V. - Il modulo dispone di 16 indicatori LED di canale di uscita digitale. - Il modulo ha la funzione di spegnimento termico e protezione da sovracorrente. - Bus di fondo ridondante ad alta velocità con blocchi terminali estraibili. Parametri tecnici Parametri generali - Consumo di corrente: 48mA@5VDC - Potenza di campo: 19.2~28.8VDC (Nominale: 24VDC) - Diametro di cablaggio: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Terminale estraibile: Supporto - Bus di fondo: Ridondanza bus doppio - Installazione: Guida DIN 35mm - Dimensione: 119*14*80mm - Certificazione del prodotto: Certificazione CE Parametri di ingresso - Numero di canali: 16 canali di uscita - Indicatore: 16 indicatori di canale - Tipo di uscita: Uscita a transistor, NPN - Capacità di carico: 12W (0.5A)/ per canale - Corrente di uscita del modulo: Max.8A - Resistenza di carico: Min.48 Ω - Ritardo di uscita: OFF a ON: Max.100μs, ON a OFF: Max.200μs - Tensione di uscita: 0V - Corrente residua: <8 μA - Frequenza di commutazione: Carico resistivo: Max.100Hz, Carico induttivo: Max.2Hz - Gestione dei guasti del modulo: Il valore di guasto di uscita o l'ultimo valore di uscita possono essere configurati - Funzione di protezione: Protezione da sovracorrente, corrente di protezione: 0.7~1.4A Parametri ambientali - Temperatura di funzionamento in installazione orizzontale: -35℃~60℃ - Temperatura di funzionamento in installazione verticale: -35℃~50℃ - Temperatura di stoccaggio: -40℃~85℃ - Umidità ambientale: 5%~95%RH (Senza condensa) - Altitudine di installazione: <2000m - Grado di inquinamento: Ⅱ - Grado di protezione: IP20 - Proprietà meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 (ESD: Scarica a contatto ±6kV, Livello di prestazione A; Scarica in aria ±8kV, Livello di prestazione A; SURGE: Modalità comune ±2kV, Livello di prestazione A; EFT: ±2kV, Livello di prestazione A)
