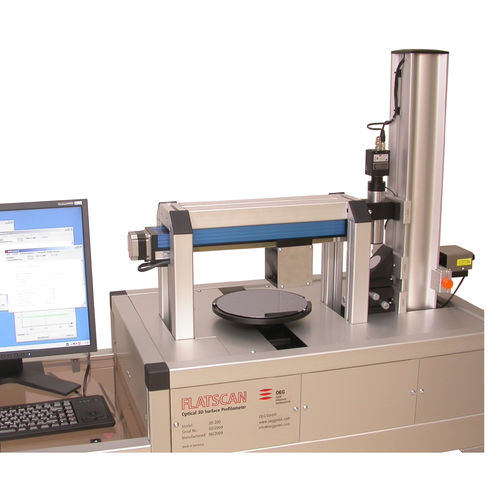

Apparecchio di misura di planarità FLATSCAN

di surperficieottico

Misurazione automatica non a contatto 2D o 3D della curvatura di ordito, arco, pendenza e superficie con modulo software per il calcolo dello stress da film sottile (wafer stress) di wafer e substrati di vetro. Applicazione FLATSCAN serve per la misura senza contatto di planarità, ondulazione, raggio medio e stress da film sottile di tutti i tipi di superfici riflettenti come wafer di silicio, specchi, specchi, specchi a raggi X (goebel-mirrors), superfici metalliche o polimeri lucidati. Il principio di misura ottica garantisce un'elevata precisione. Si basa sulla misurazione dell'angolo di riflessione di un raggio laser incidente perpendicolare lungo una linea con larghezza di passo costante. La forma della superficie può essere calcolata esattamente dalla variazione dell'angolo di riflessione tra i punti di misura. Per alcune applicazioni è interessante lo stesso angolo di riflessione. Pertanto il software offre anche questa opzione di misurazione. Per applicazioni nella tecnologia dei semiconduttori, la sollecitazione del film sottile nei rivestimenti può essere calcolata in base ai raggi misurati prima e dopo il rivestimento. Ampio campo di misura Una caratteristica speciale del principio di misura utilizzato è la sua indipendenza dal campo di misura. Pertanto il diametro standard del campo di misura di 200 mm può essere aumentato quasi arbitrariamente senza diminuire la precisione. Elevata precisione di misura FLATSCAN è caratterizzato da un'elevata precisione di misura. La risoluzione dei sistemi di misura è di 0,1 arcsec. La riproducibilità della forma della superficie è di 100 nm.
