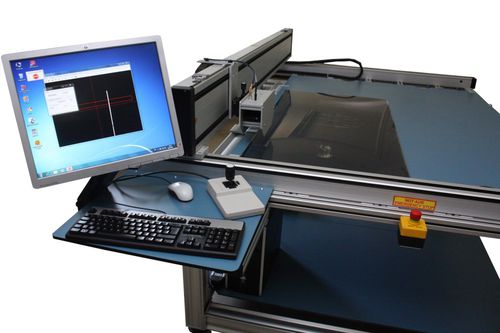

Macchina di misura del raggio di curvatura

otticaautomatica

Misura del contatto non e ottica del filo di ordito ed arco dell'esemplare con la dimensione fino (1600 x 1200) al millimetro Generalità Il sistema è progettato per la misura senza contatto e ottica della curvatura (filo di ordito) orizzontale, substrati rivestiti del vetro "float". Per quella misura le altezze sui punti buoni differenti è valutata. Il filo di ordito è differenza così calcolata fra il più alto e punto più basso. Hardware Il sistema di misurazione ha una base di appoggio come fronte del contatto per l'esemplare. La dimensione massima del substrato è di 1600 millimetri x 1200 millimetri. La non planarità della base di appoggio è di 100 micron. La costruzione della base di appoggio permette il caricamento e lo scarico facili dell'esemplare. Fermi i perni che serviscono per la posizione riproducibile di conclusione esatta del substrato. dovuto la riflessione non omogenea del rivestimento, il software può elaborare pure le alte e aree di riflessione basse sulla superficie. La misura del filo di ordito esegue il software completamente automatico controllato dopo avere iniziato la procedura di misurazione. Il sistema di misurazione può esplorare l'area completa del substrato. L'attrezzatura è insensibile contro la vibrazione e può essere usata le circostanze di in produzione. L'impiego delle attrezzature è controllato da un computer, che appartiene alla portata di rifornimento.
