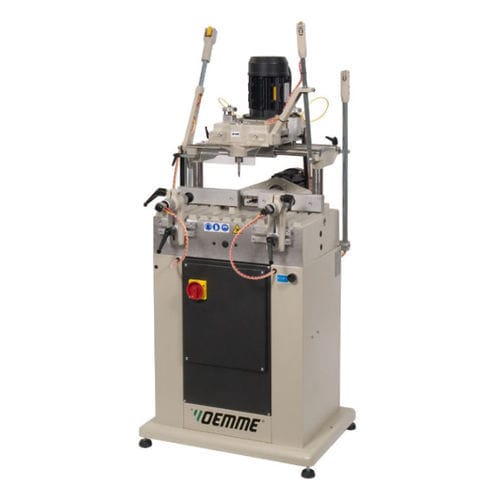

Contornatrice a copiare a mandrino CR 220

di foratura

Pantografo monotesta con unità foratrice orizzontale a tre punte Caratteristiche tecniche • N02 motori trifase 1,1 Kw- 400V - 50Hz • NO di giri mandrino fresa: 12.000 min I • Pressione di esercizio: 6 - 7 bar • Battuta profilato registrabile • Lubrificazione ad olio mediante nebulizzatore a flusso variabile • NO di giri mandrino punte: 2.820 min I • Corsa orizzontale punte: 90 mm • Corsa verticale punte: 6 - 80 mm • Interasse punte: 21,5 mm • Sistema di bloccaggio morse con pressione differenziata e servovalvole di sicurezza • Ingombro macchina: 680 mm (a) x 770 mm (b) x 1500 mm (c) • Peso macchina: 150 Kg Dotazione standard • NO 2 morse pneumatiche • NO 2 dime con lavorazioni standard • NO 2 tastatori pneumatici a due diametri • NO 1 Pinza mandrino Ø8 mm • NO 1 fresa Ø8 mm • NO 3 punte a forare • Gruppo filtro riduttore con pistola aria • Manuale di installazione uso e manutenzione in lingua • Chiavi di servizio
