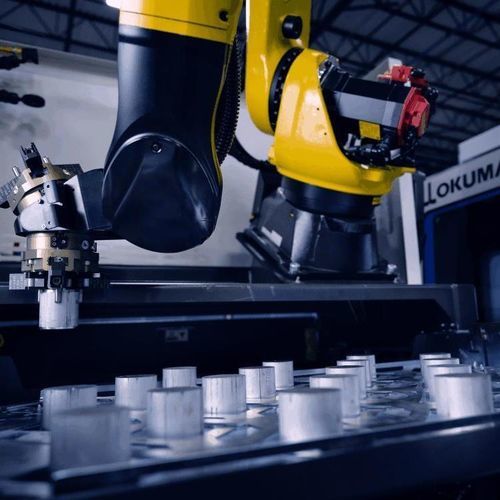

Robot articolato ORL-R

collaborativoper carico macchinedi trasferimento

Panoramica
Un investimento una tantum genera produttività a lungo termine. Entry-level, rapido da integrare e riprogrammabile secondo necessità, le soluzioni robotiche Okuma automatizzano carico, scarico, trasferimento pezzi e altre operazioni di movimentazione per aumentare l'utilizzo delle macchine e consentire produzione continua.

• Riduzione dei tempi di inattività macchina e aumento della produttività con operazioni continue
• Ripetibilità in velocità e precisione riduce la variabilità tra i turni
• Automazione modulare scalabile in base alle esigenze produttive
• Supporto completo da Okuma Factory Automation, disponibile 24/7/365

Okuma Robot Loader – Rotary (ORL-R)
Progettato per produzioni ad alto volume e alta velocità di componenti identici, l'ORL-R utilizza una piattaforma rotante e un'unità di stoccaggio a disco per fornire materiali e rimuovere pezzi finiti mentre il robot carica e scarica la macchina.

• Gestisce fino a 166 pezzi su torni, centri di lavoro o rettificatrici; template piccolo, medio e grande inclusi
• Installazione in meno di dieci passaggi conversazionali per accelerare il dispiegamento e ridurre la formazione
• Consente produzione non presidiata giorno e notte
• Ingombro compatto che supporta il retrofit su macchine Okuma esistenti
• Opzione di automazione pre-ingegnerizzata con prezzo di ingresso inferiore a 100 k$

Specifiche (ORL-R)

• Dimensione pezzo: lunghezza da 0,75 in. a 11 in.
• Capacità di peso pezzo: fino a 33 lbs. (gestione doppia pezzo)
• Abbinamenti macchina: GENOS L e LB Series

Okuma Robot Loader – Drawer (ORL-D)
L'ORL-D è ottimizzato per operazioni a doppio processo, permettendo carico e scarico simultanei. I cassetti consentono al robot di operare mentre l'operatore può caricare o scaricare le parti con facilità.

• Gestisce fino a 92 pezzi su tornio, centro di lavoro o rettificatrice; template opzionali per 180 (piccoli) o 42 (grandi)
• Installazione in meno di dieci passaggi conversazionali per accelerare il dispiegamento e ridurre la formazione
• Consente produzione non presidiata giorno e notte
• Facilmente riprogrammabile per adattarsi a compiti e volumi produttivi variabili
• Opzione di automazione pre-ingegnerizzata con prezzo di ingresso inferiore a 100 k$

Specifiche (ORL-D)

• Dimensione pezzo: lunghezza da 0,75 in. a 6,25 in.
• Capacità di peso pezzo: fino a 33 lbs. (gestione doppia pezzo)
• Abbinamenti macchina: MULTUS B, LU EX, LT EX, LB EX Series

Okuma Robot Loader – Machining Center (ORL-MC)
Per automazione di pezzi misti a basso volume, l'ORL-MC presenta una stazione rotante a tre lati che consente carico e scarico paralleli con cambio automatico.

• Gestisce fino a 288 pezzi
• Installazione in meno di dieci passaggi conversazionali per accelerare il dispiegamento e ridurre la formazione
• Richiede solo 9 ft di spazio operativo a pavimento
• Consente produzione non presidiata giorno e notte
• Opzione di automazione pre-ingegnerizzata con prezzo di ingresso inferiore a 100 k$

Specifiche (ORL-MC)

• Dimensione pezzo: dimensioni max 8.5 in. x 8 in. x 9 in.
• Capacità di peso pezzo: fino a 25 lbs., inclusi i mandrini
• Abbinamenti macchina: GENOS M460-VE, GENOS M460V-5AX, GENOS M560-V, GENOS M560V-5AX, MB-46V II, MB-56V

Okuma Mobile Robot Series (OMR)
La serie OMR include robot mobili collaborativi per produzioni ad alto mix e basso volume che automatizzano il montaggio e la rimozione dei pezzi lasciando l'accesso operativo all'interno della macchina.

• Modelli: OMR10 (portata pezzo 5 kg) e OMR20 (portata pezzo 10 kg)
• L'operatore può accedere all'interno della macchina anche con un OMR installato frontalmente
• Ridotto tempo di set-up dello stocker al cambio pezzo (circa 1 minuto)
• Avvio completo di nuovo pezzo in circa 10 minuti con inserimento parametri e salvataggio impostazioni stocker
• Effettori finali: mano a tre morse e mano parallela; non è necessaria una recinzione di sicurezza

Specifiche (OMR)

• Capacità di peso pezzo: fino a 10 kg
• Abbinamenti macchina: MULTUS B250II, MULTUS B300II, LB2000 EX II, LB3000 EX III, LB4000 EX III, GENOS L250II, GENOS L400II, MB-46VII, MB-56VII, GENOS M460-VE, GENOS M560-V
• Stocker pezzi: fino a 80 pezzi

ARMROID
ARMROID è un braccio robotico integrato all'interno della macchina che esegue carico, scarico, asportazione trucioli e altre funzioni, controllato dal pannello operatore per semplificare l'uso e ottimizzare lo spazio di officina.

• Varie configurazioni disponibili, comprese più opzioni di effettore e stocker
• Design integrato che risparmia spazio in officina
• Il robot genera percorsi di movimento ottimali seguendo le impostazioni del sistema di guida; non è richiesta esperienza robotica

Specifiche (ARMROID)

• Payload massimo: 22 kg (pezzo + effettore)
• Abbinamenti macchina: LB3000 EX III, MULTUS B250II, MULTUS B300II

smarTwinCELL
smarTwinCELL connette la macchina utensile, il sistema robotico e le periferiche per automatizzare carico/scarico, misure e operazioni accessorie, con simulazione offline e stima dei tempi di ciclo per ottimizzare la produttività della cella.

• Controller in officina; simulatore e strumenti disponibili offline
• Pulse handle e programma ladder PLC per una gestione semplice della cella di lavorazione
• ROID Navi imposta parametri di inizio/fine e genera automaticamente traiettorie
• Stima il tempo ciclo della cella in ambiente virtuale per la pianificazione

Specifiche tecniche

• ORL-R: dimensione pezzo 0.75 in. a 11 in.; fino a 166 pezzi; peso pezzo fino a 33 lbs.; abbinamenti GENOS L e LB Series
• ORL-D: dimensione pezzo 0.75 in. a 6.25 in.; fino a 92 pezzi (template opzionali per 180 o 42); peso pezzo fino a 33 lbs.; abbinamenti MULTUS B, LU EX, LT EX, LB EX Series
• ORL-MC: dimensioni max 8.5 in. x 8 in. x 9 in.; fino a 288 pezzi; peso pezzo fino a 25 lbs.; compatibile con le serie GENOS M e MB elencate sopra
• OMR: robot mobili collaborativi fino a 10 kg di payload; stocker fino a 80 pezzi; compatibile con più macchine GENOS, MULTUS, LB e MB
• ARMROID: braccio robotico integrato; payload massimo 22 kg (pezzo + effettore)
• smarTwinCELL: integra macchina, robot e periferiche con simulatore offline e stima dei tempi di ciclo
