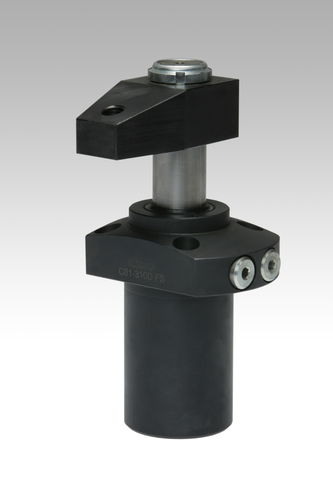

Dispositivi di serraggio idraulico 300F series

rotanteflangiato

CILINDRI ROTANTI CON CORPO A FLANGIA A SEMPLICE E DOPPIO EFFETTO I cilindri a staffa rotante sono particolarmente idonei in tutti i casi dove è necessario agevolare l'introduzione e l'estrazione del pezzo in lavorazione. Il ciclo di bloccaggio avviene in due fasi: una di rotazione destra o sinistra con parziale discesa del pistone ed una di corsa verticale verso il basso per il bloccaggio. Nei modelli a semplice effetto togliendo la pressione idraulica la staffa ritorna automaticamente, ruotando, nella sua posizione iniziale grazie alla molla interna. Nei modelli a doppio effetto il ritorno è assicurato da una seconda linea idraulica. Il cono di fissaggio della staffa, la lunga guida interna del pistone realizzato in acciaio da cementazione trattato termicamente, il corpo con trattamento di nitrurazione sono a garanzia di un illimitato numero di cicli alla pressione massima di 400 bar. E' possibile alimentare il cilindro tramite raccordi oppure per adduzione dell'olio tramite la piastra di fissaggio con tenuta realizzata ad o-ring.
