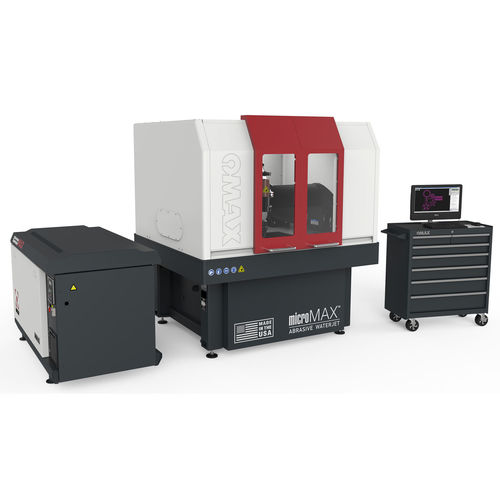

Macchina da taglio a getto d'acqua abrasivo MicroMAX

a getto d'acqua microabrasivoper metalloper materie plastiche

Panoramica
Il MicroMAX è un centro di lavorazione a getto d'acqua abrasivo di precisione. Il sistema include pompa e software per una soluzione di taglio completa.

• Area di taglio: 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Precisione di posizione lineare: ±0,0001" (±2,5 micron)

Caratteristiche standard

• Struttura rigida per ridurre le vibrazioni e migliorare la precisione
• Isolamento dalle vibrazioni di tavolo e portali
• Componenti abbinati per l'espansione termica
• Cabina completa con controllo ambientale per funzionamento silenzioso, sicuro e pulito sotto 80 dB
• Controlli di pressione avanzati per forare materiali delicati
• Ugello standard OMAX 7/15 Mini MAXJET 5 (orifizio 0,007" e tubo di miscelazione 0,015") per maggiore precisione di taglio
• Testa di taglio TiltaJet che elimina la conicità
• Rapid Water Level Control per taglio sommerso più pulito, più sicuro e più silenzioso (la maggior parte dei lavori sotto 80 dBA)

Vantaggi OMAX

• Non crea zone alterate dal calore né sollecitazioni meccaniche
• Lavora un'ampia gamma di materiali e spessori: metalli, compositi, vetro, plastica
• Nessuna sostituzione utensile e fissaggio minimo riducono i tempi di preparazione

Assistenza e formazione

• Formazione gratuita illimitata per la vita della macchina
• Aggiornamenti software illimitati per la vita della macchina
• Garanzia limitata 2 anni / 4000 ore
• 3 giorni di formazione in loco all'installazione

Informazioni sulla pompa
Potenza motore: 30 HP (22 kW)
MAX Jet Power: 25,5 HP (18,7 kW)
Pressione di uscita: 60.000 psi
Orifizio e portata (max raccomandato): 0,012" / 0,67 gpm (0,30 mm / 2,54 lpm)
Ingombro (pompa): 44" x 62" x 44" (1 118 mm x 1 575 mm x 1 118 mm)

Dimensioni e specifiche
Ingombro (con pompa e controller): 10' 2" x 7' 2" (3,10 m x 2,18 m)
Altezza (con tubazioni): 7' 6" (2,29 m)
Peso operativo: 7.372 lb (3.344 kg)
Peso (serbatoio vuoto): 3.700 lb (1.678 kg)
Corsa X-Y: 2' 1" x 2' 1" (0,63 m x 0,63 m)
Corsa Z (con asse Z motorizzato): 4,5" (114 mm)
Dimensione tavolo: 2' 11" x 3' 0" (0,89 m x 0,91 m)

Specifiche modello

• Listelli di supporto materiale: 4" x 1/8" acciaio zincato
• Carico massimo supportato: 400 lbs/sq ft (1 950 kg/m²)
• Requisiti elettrici: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Velocità: 100 in/min (2 540 mm/min)
• Precisione posizionale lineare*: ±0,0001" (±2,5 micron)
• Ripetibilità*: ±0,0001" (±2,5 micron)
• Circularità Ballbar*: ±0,0005" (±13 micron)

Accessori (esempi)

• Accessori asse Z: Laser Feature Finder, Precision Optical Locator, Vacuum Assist
• Migliorie serbatoio: Bulk Abrasive Delivery System (diverse taglie), Variable Speed Solid Removal System
• Trattamento acqua: Chiller System, Laminar Filter, Reverse Osmosis System, Water Recycling System
• Opzioni multi-asse: Rotary Axis per traiettorie a 6 assi e forme 3D complesse

Note
* Gli accessori possono ridurre la corsa. Le specifiche di precisione si riferiscono a 72° F (22° C).

Specifiche tecniche

• Modello: MicroMAX
• Marca: OMAX
• Tecnologia: getto d'acqua abrasivo
• Area di taglio / corsa X-Y: 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Corsa asse Z (motorizzata): 4,5" (114 mm)
• Dimensione tavolo: 2' 11" x 3' 0" (0,89 m x 0,91 m)
• Peso operativo: 7.372 lb (3.344 kg)
• Alimentazione: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Pompa esempio: EnduroMAX 30HP — pressione 60.000 psi, orifizio raccomandato 0,012" / 0,67 gpm
