Pacchetto di software CAD IntelliMAX

CAD CAMCAMdi post elaborazione

Presentazione Il pacchetto software OMAX IntelliMAX, compatibile con Windows 10, integra CAD/CAM e controllo macchina per il taglio ad acqua abrasivo. Trasforma progetti e file importati in programmi di lavorazione ottimizzati applicando modelli di taglio e ottimizzazioni automatiche dei percorsi per migliorare precisione e produttività.

Funzioni principali

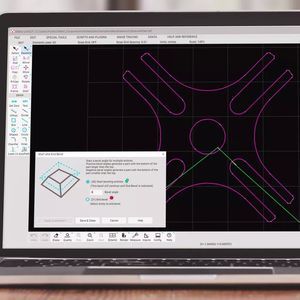

• LAYOUT — CAD integrato per creare percorsi utensile specifici per sistemi a getto d'acqua abrasivo, con comandi CAD di base e funzioni tipiche come impostazioni di qualità di taglio, tipi di traiettorie e generazione di ingranaggi/cremagliere.
• MAKE — Controllo dedicato per i sistemi OMAX/MAXIEM che invia comandi motore precisi, gestisce il flusso d'acqua e abrasivo ad alta pressione, applica modelli interni di taglio e compensazioni (velocità, accelerazione, conicità) e realizza ottimizzazioni automatiche per angoli e forature.
• IntelliCAM — CAM avanzato che genera percorsi 2D e 3D da modelli 3D; importa CATIA, SolidWorks, DXF/DWG e altri formati, crea profili 2D da superfici o sezioni e genera percorsi 3D con AutoPath prima di esportare a IntelliMAX MAKE.

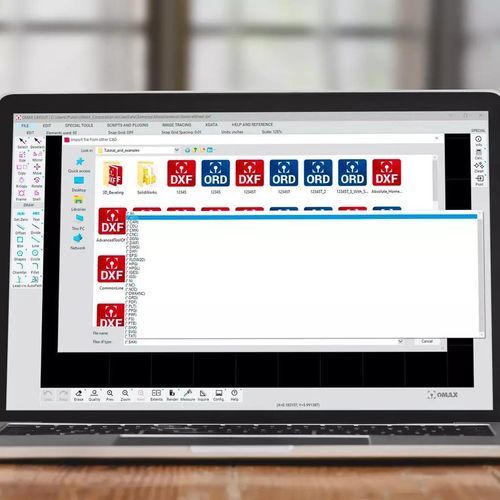

• Compatibilità formati file — Ampio supporto di importazione dal DXF 2D standard a formati 3D complessi dei principali sistemi CAD/CAM; consultare la documentazione per l'elenco completo.

Dettagli aggiuntivi IntelliMAX prepara i progetti importati per la lavorazione applicando ottimizzazioni avanzate di taglio e gestendo gli attributi necessari per il taglio 3D ad acqua. Il flusso di lavoro consente di passare dal progetto al codice macchina in modo efficiente preservando la geometria e migliorando la coerenza del taglio.

Caratteristiche tecniche

• Sistema operativo supportato: Windows 10.
• Componenti del pacchetto: LAYOUT (CAD), MAKE (controllo CNC per getto d'acqua abrasivo), IntelliCAM (CAM 2D/3D), strumenti di gestione dei formati file.
• Generazione di percorsi utensile 2D e 3D; AutoPath per creazione automatica delle traiettorie.
• Importazione di più formati CAD/CAM (esempi: DXF, DWG, CATIA, SolidWorks, 3D DXF).
• Controllo avanzato del processo di taglio: modelli interni, compensazioni per velocità/accelerazione/conicità, ottimizzazioni di angoli e forature.
• Esportazione e integrazione diretta con IntelliMAX MAKE per esecuzione su macchine OMAX e MAXIEM.
• Progettato per la lavorazione con getto d'acqua abrasivo con supporto per flussi di lavoro 2D e 3D.
