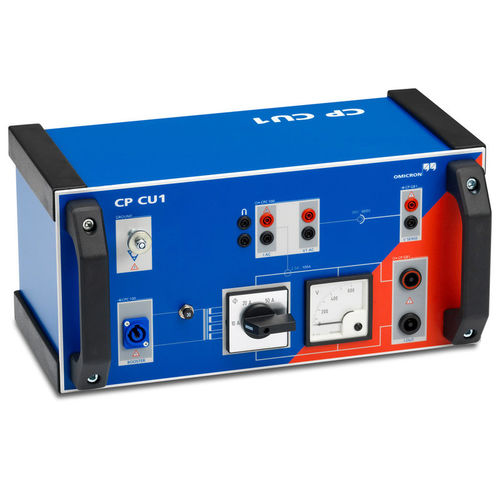

Apparecchio per prove di impedenza CP CU1

elettricodi tensionedi corsa parziale

Il CPC 100 + CP CU1 misura le impedenze di linea e i fattori k su linee aeree e cavi elettrici. Anche le impedenze di terra possono essere determinate su grandi sistemi con il CP CU1, così come le tensioni di contatto e di passo. I malfunzionamenti della frequenza di rete non influenzano le misure, poiché il CPC 100 + CP CU1 utilizzano frequenze di uscita variabili per le misure. Questo permette risultati di misura estremamente precisi e riproducibili. Sicuro e facile da maneggiare Il CP CU1 permette il collegamento sicuro del CPC 100 a una linea elettrica o a un cavo HV. Il trasformatore di adattamento dell'impedenza all'interno del CP CU1 assicura un trasferimento ottimale della potenza dal CPC 100 alla linea elettrica. Per aumentare la sicurezza del tecnico di prova, l'unità di messa a terra CP GB1 è fornita con il CP CU1. Questa può deviare correnti fino a 30 kA se il suo valore limite di tensione viene superato. Caratteristiche principali: - La misura non è influenzata dalle interferenze della frequenza di rete - Si ottengono risultati di misura estremamente precisi - Conformità alle più severe norme di sicurezza per le linee aeree e i collegamenti dei cavi - deviazione di correnti fino a 30 kA - Facile da maneggiare - componente più pesante: 29 kg - Registrazione automatica: I risultati vengono registrati automaticamente dal software Applicazioni: - Impedenze di linea e fattori k di linee aeree o cavi ad alta tensione - Impedenze di terra di grandi sistemi - Tensioni di passo e di contatto - Accoppiamento reciproco di linee aeree parallele - Accoppiamento di linee elettriche in cavi di segnale
