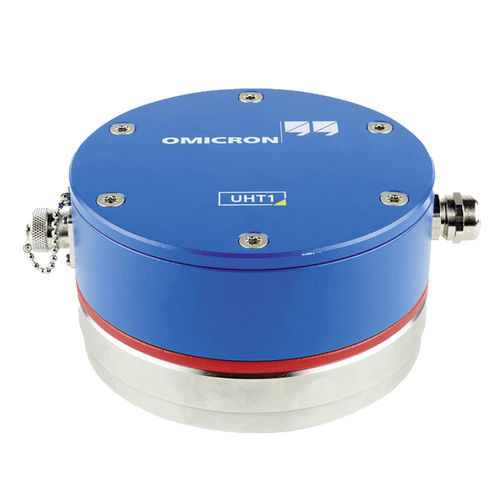

Impianto per prove di scarica parziale UHT1

automaticodi trasformatoriacustico

Sensore UHF a boccaporto Misura della scarica parziale all'interno dei trasformatori di potenza L'UHT1 è un sensore UHF a botola per il rilevamento di scariche parziali (PD) all'interno del serbatoio dei trasformatori isolati con carta oleata, che non dispongono di una valvola di scarico dell'olio per un sensore UVS 610. Viene installato in modo permanente sulla superficie del serbatoio del trasformatore e fornisce una finestra dielettrica a tenuta d'olio permeabile alle onde elettromagnetiche. Il sensore UHT1 misura la PD nella gamma delle frequenze ultra-elevate (UHF), il che consente di sopprimere i rumori esterni, come la corona sulle linee ad alta tensione. Misura della PD acustica Le misure elettromagnetiche del sensore possono essere utilizzate anche per attivare le misure acustiche di PD utilizzate per la localizzazione della PD. Il posizionamento e il numero di sensori UHT1 installati su un trasformatore dipendono dall'applicazione di misura. L'installazione di più sensori UHT1 aumenta notevolmente la sensibilità di rilevamento della PD. Caratteristiche principali - Progettato per l'installazione permanente sulla superficie del serbatoio dei trasformatori di potenza - Crea una finestra dielettrica a tenuta d'olio, permeabile alle onde elettromagnetiche - Disaccoppia i segnali PD provenienti dall'interno dei trasformatori di potenza nella gamma UHF - Consente di sopprimere i rumori esterni, come la corona - Può essere utilizzato anche come sorgente di trigger per le misure acustiche di PD Applicazioni - Rilevamento di PD all'interno di trasformatori di potenza isolati in olio-carta senza flange d'olio - Innesco di misure acustiche di PD utilizzate per la localizzazione di PD
