Circuito di risonanza per il test GIS
Test ad alta tensione con circuito di risonanza GIS

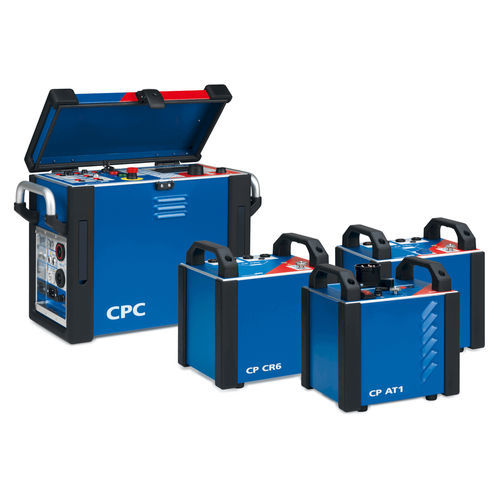

Per i test HV, i CPC 100 + CP RC di OMICRON sono collegati direttamente al trasformatore di tensione del GIS, formando un circuito di risonanza. Questo "Power VT" rinforzato è una parte integrata del GIS. In questo modo si elimina la necessità di scaricare e ricaricare il gas SF6. Il CPC 100, che funge sia da dispositivo di misura che di controllo, inietta l'energia richiesta.
Il CP RC1 consente di testare sistemi GIS con tensioni nominali fino a 123 kV e il CP RC2 fino a 145 kV. È possibile eseguire test di resistenza alla tensione secondo la norma IEC 62271-203 con una tensione massima di prova fino a 200 kV (CP RC1) o 235 kV (CP RC2). Il sistema CPC 100 + CP RC comprende diversi componenti piccoli e leggeri (< 21 kg) che possono essere trasportati da una sola persona.
Applicazioni
- Test di resistenza alla tensione su GIS
- Sorgente ad alta tensione per misure di scarica parziale
---
